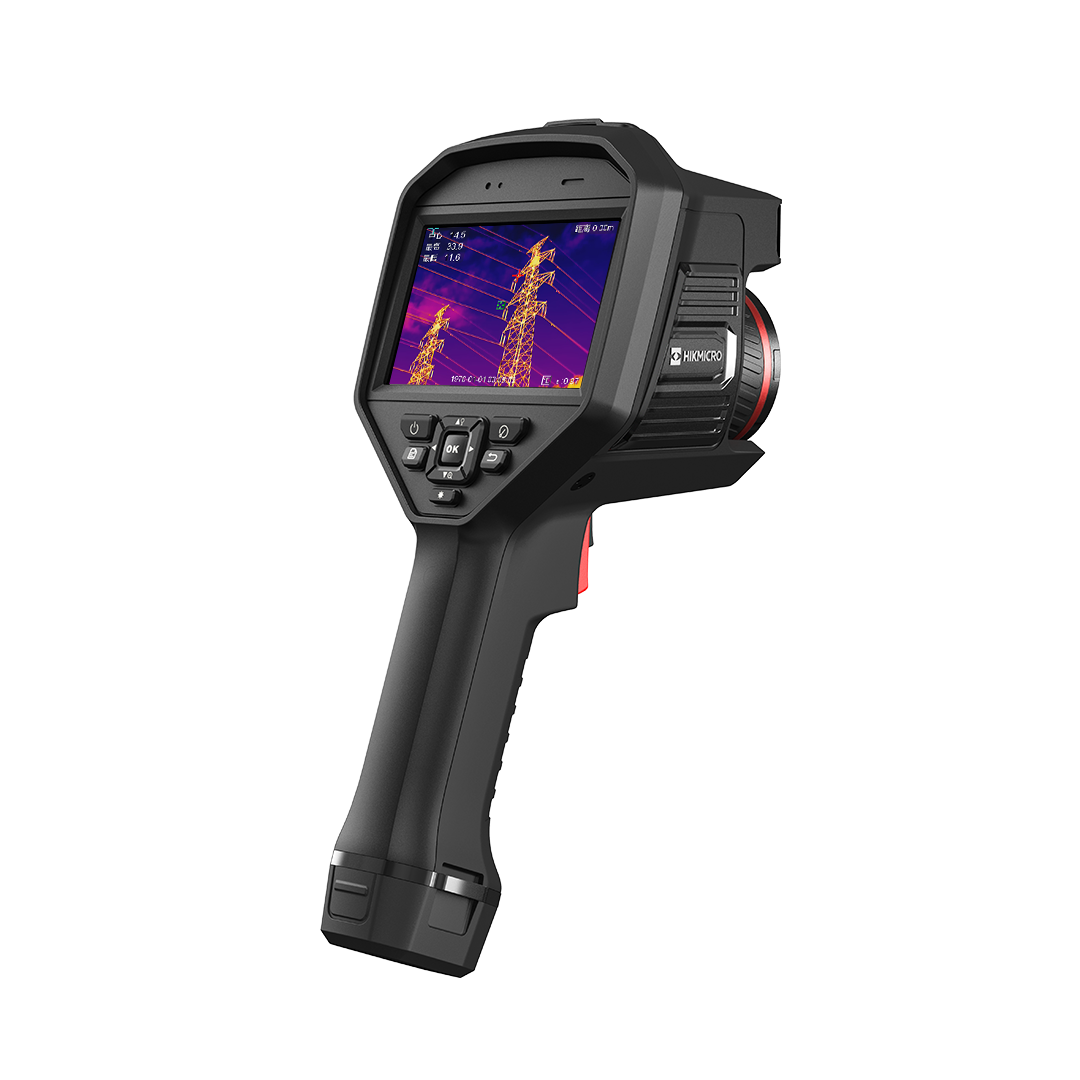

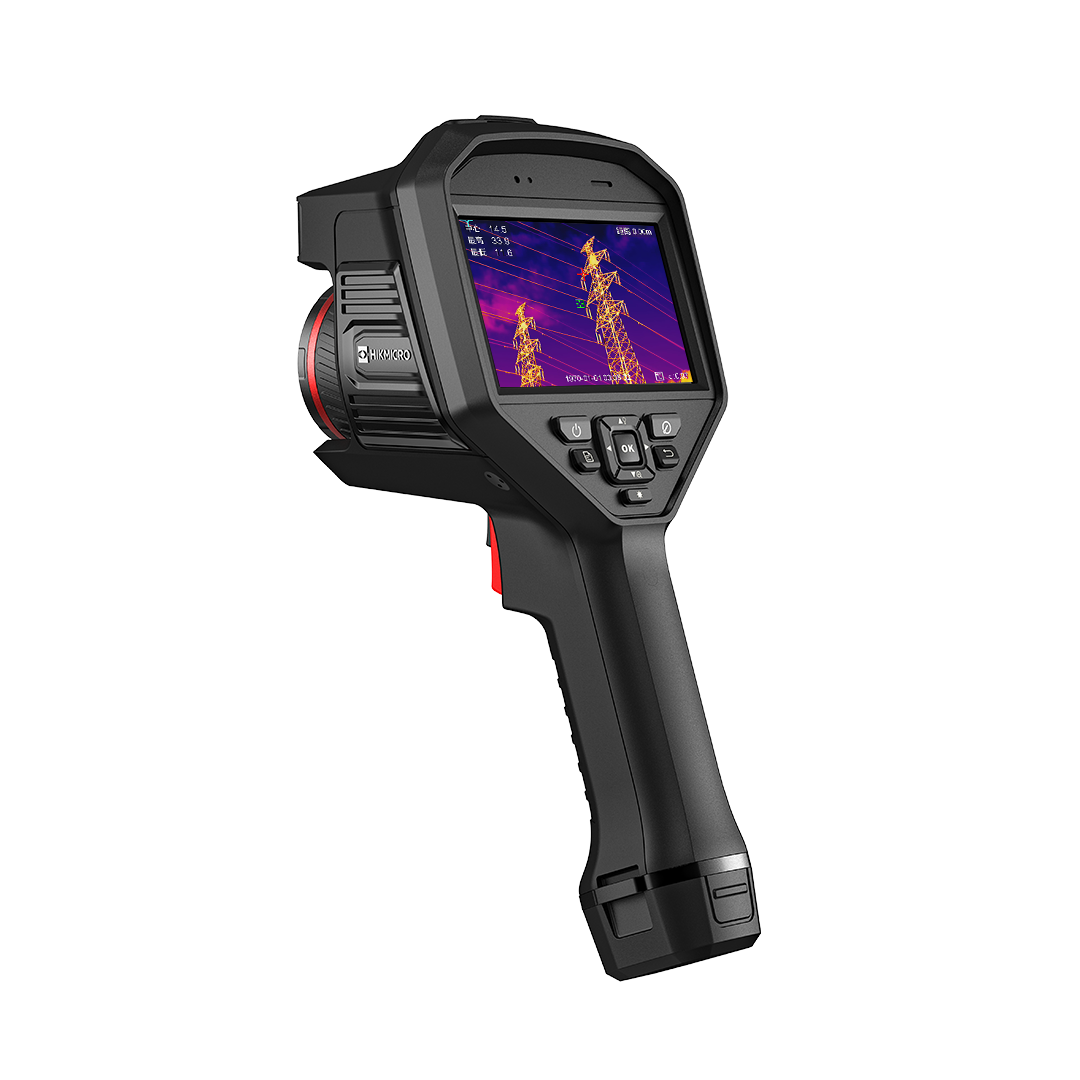

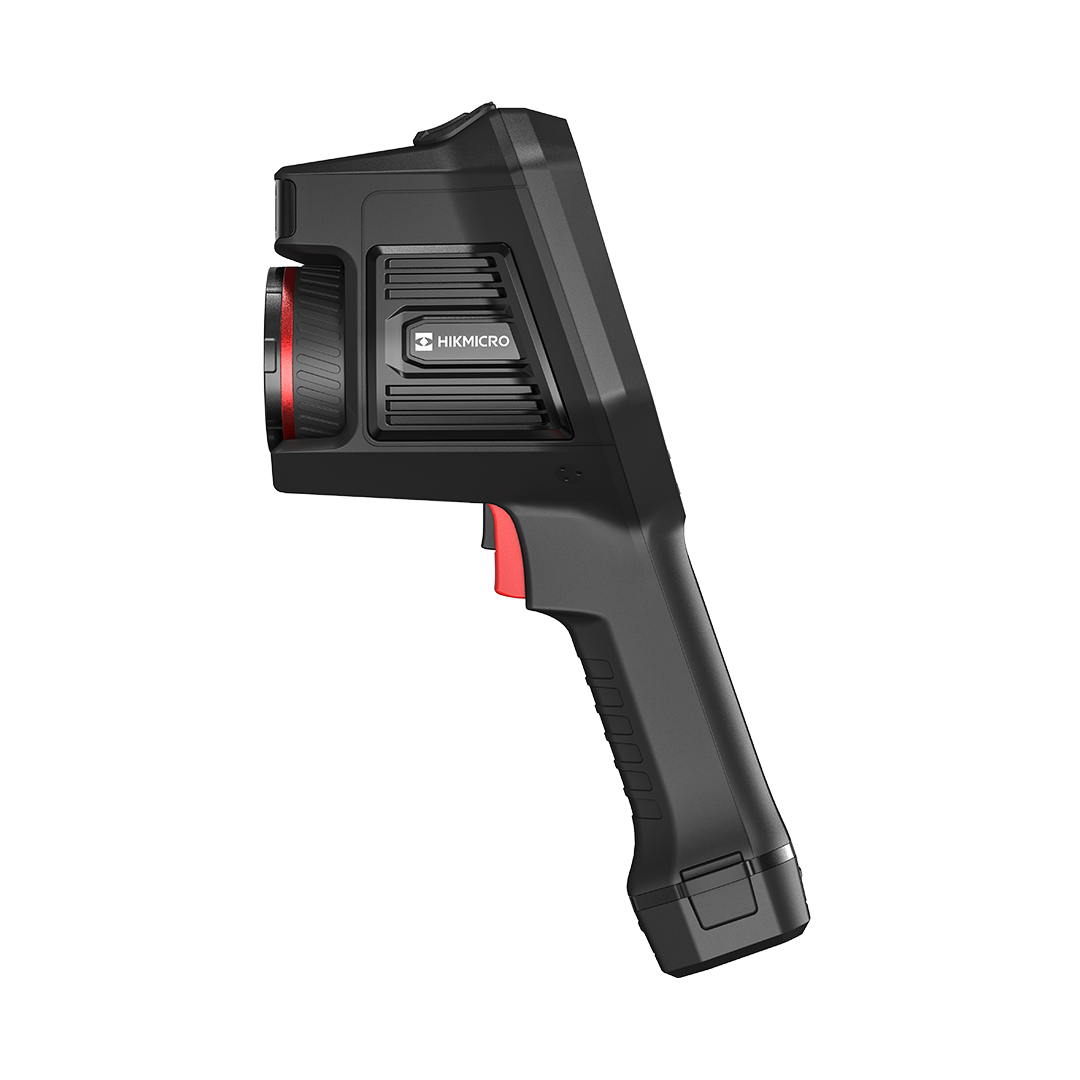

HM-TP7XY-ABCDEF(640,4G) 手持测温热像仪

HIKMICRO 海康微影 · HM-TP7XY-ABCDEF(640,4G)

HM-TP7XY-ABCDEF(640,4G) 手持测温热像仪

工业测温 | 故障检测 | 专业热成像

测温范围-20 °C~150 °C，100 °C~650 °C

测温精度±2 °C或±2 %，取最大值

电池续航4 h，可现场更换，可充电

红外分辨率640 × 512（327,680 像素）

选择 HM-TP7XY-ABCDEF(640,4G) 的六大理由

面向现场巡检的核心能力

海康微影大师型手持测温热像仪功能强大，能对环境中高温目标进行精确测温，帮助现场人员快速排查故障，辅助决策，确保安全，是电力、建筑、电气、机械等有测温需求领域的理想工具。通过不同倍镜搭配内置台账和智能诊断系统，实现电力、制造企业的巡检任务和状态数据分析，大师之选，专业之选。

01 / 成像

清晰呈现温度细节

640 × 512（327,680 像素）红外探测器，配合 50 Hz 帧频，帮助快速识别目标区域的温差分布。

NETD < 0.03 °C（30 mK@ 25 °C（77 °F，F# = 1.0）

02 / 测温

覆盖多类巡检温度

测温范围 -20 °C~150 °C，100 °C~650 °C，适用于日常设备巡检、故障定位和预防性维护。

精度 ±2 °C或±2 %，取最大值

03 / 视野

匹配现场观测距离

25° × 19° 视场角结合自动、连续自动、激光辅助、触控聚焦、手动，兼顾目标覆盖与细节观察。

红外分辨率 640 × 512（327,680 像素）

04 / 操作

现场信息直观可见

4.3'' LCD电容触摸屏 800 × 480，测温与图像信息集中显示，便于现场判断和记录。

测温工具支持热点、冷点、中心点、10个点、5个框、5个圆、1条线测温

05 / 防护

适应工业工作环境

IP54 防护、2 m 防摔，机身重量约1075 g（带镜头，含电池），兼顾耐用与便携。

机身尺寸 284.7 mm × 120.6 mm × 124.5 mm

06 / 工作流

记录、传输与分析

本机存储 64 GB，最大128 GB；Wi-Fi：支持，802.11 b/g/n（2.4 GHz 和 5 GHz）；4G：支持，Micro SIM卡。

电池工作时间 4 h，可现场更换，可充电

智能巡检

复杂目标，远近都能清晰分析

640 × 512（327,680 像素）红外探测器配合 25° × 19° 视场角与 50 Hz，在 -20 °C~150 °C，100 °C~650 °C 范围内呈现稳定、细致的温度信息，适合复杂工业现场持续巡检。

01支持热点、冷点、中心点、10个点、5个框、5个圆、1条线测温，热点、冷点与重点区域快速定位

02自动、连续自动、激光辅助、触控聚焦、手动；灵活的镜头与聚焦配置

03Wi-Fi：支持，802.11 b/g/n（2.4 GHz 和 5 GHz）；移动端/巡检管理：微影热视

热成像与测温

看清温度分布，快速定位异常

640 × 512（327,680 像素）红外探测器配合 25° × 19° 视场角，在 -20 °C~150 °C，100 °C~650 °C 范围内进行非接触测温。

01帧频：50 Hz；NETD：< 0.03 °C（30 mK@ 25 °C（77 °F，F# = 1.0）

02聚焦方式：自动、连续自动、激光辅助、触控聚焦、手动

03测温规则：支持热点、冷点、中心点、10个点、5个框、5个圆、1条线测温

测温范围-20 °C~150 °C，100 °C~650 °C覆盖设备巡检所需温区

测温精度±2 °C或±2 %，取最大值正式资料标称测温精度

热灵敏度< 0.03 °C（30 mK@ 25 °C（77 °F，F# = 1.0）识别细微温差变化

测量与判断

把现场温度转化为可行动信息

标称测温精度为 ±2 °C或±2 %，取最大值。通过测温规则、伪彩显示和异常报警，帮助巡检人员确认热点、冷点及重点区域。

01测温范围：-20 °C~150 °C，100 °C~650 °C

02可见光分辨率：3264 × 2448

03显示器：4.3'' LCD电容触摸屏 800 × 480

测温范围-20 °C~150 °C，100 °C~650 °C

可见光分辨率3264 × 2448

显示器4.3'' LCD电容触摸屏 800 × 480

记录与耐用

为持续巡检和后续分析而设计

设备提供 64 GB，最大128 GB 存储，电池工作时间 4 h，可现场更换，可充电；同时具备 IP54 防护和 2 m 防摔能力。

01Wi-Fi：支持，802.11 b/g/n（2.4 GHz 和 5 GHz）；4G：支持，Micro SIM卡

02PC 软件：HIKMICRO Analyzer，Inspector；App：微影热视

03机身重量：约1075 g（带镜头，含电池）；尺寸：284.7 mm × 120.6 mm × 124.5 mm

机身重量约1075 g（带镜头，含电池）

防护等级IP54

防摔等级2 m

电池工作时间4 h，可现场更换，可充电

产品视频

观看 HM-TP7XY-ABCDEF(640,4G) 产品操作与巡检应用

通过视频进一步了解 HM-TP7XY-ABCDEF(640,4G) 的产品外观、基本操作方式和典型现场巡检应用。

HM-TP7XY-ABCDEF(640,4G) / PRODUCT VIDEO

HM-TP7XY-ABCDEF(640,4G) 手持测温热像仪产品操作 · 测温巡检 · 典型应用

应用场景

从日常巡检到专业热分析

适用于电力、制造、科研等领域。

01 / POWER

电力与公用事业

变电与配电设备巡检
线路接点和开关设备检测
台账化状态数据采集

02 / INDUSTRY

高端制造

电机、轴承和传动系统
工艺设备与生产线维护
复杂目标的精细热分析

03 / RESEARCH

科研与专业检测

实验研发与材料测试
远距离、小目标温度分析
报告与状态数据归档

热成像

传感器类型: 非制冷型探测器
探测器分辨率: 640 × 512（327,680 像素）
响应波段: 7.5~14 μm
NETD（噪声等效温差）: < 0.03 °C（30 mK@ 25 °C（77 °F，F# = 1.0）
最大图像尺寸: 640 × 480
红外图像分辨率: 640 × 480（307,200像素）
最小成像距离: 0.3 m
视场角: 25° × 19°
镜头扩展: 倍镜（0.5X：48.2°（H）x 36°（V），2X：12.3°（H）x 9.3°（V），3X：7.6°（H）x 5.7°（V））
数字变倍: 支持，1.0x~8.0x连续
帧频: 50 Hz
聚焦方式: 自动、连续自动、激光辅助、触控聚焦、手动
F值: F1.0
测温范围: -20 °C~150 °C，100 °C~650 °C
精度: ±2 °C或±2 %，取最大值
空间分辨率（IFOV）: 0.68 mrad
超分辨率: 支持，1280 x 960（1,228,800像素）
聚焦速度: 约2 s

可见光

最大图像尺寸: 3264 × 2448
图片分辨率: 1600 x 1200
视频分辨率: 1600 x 1200

图像显示

显示器: 4.3'' LCD电容触摸屏 800 × 480
图像模式: 热成像、可见光、融合、画中画、Blending
伪彩模式: 白热、黑热、彩虹、铁红、红热、融合、雨、蓝红
手动AGC模式支持的最小温差: 2 °C
颜色凸显: 高温聚焦/低温聚焦/区间聚焦

系统功能

激光测距: 室内距离：50 m 室外距离：15 m
测温规则: 支持热点、冷点、中心点、10个点、5个框、5个圆、1条线测温
外部光学校正: 支持
UVC投屏: 支持，UVC Alarm Client
蓝牙: 支持，蓝牙4.2
定位功能: 所有图片支持叠加GPS，BDS，GLONASS或GALILEO位置数据
HDMI: 支持
激光指示: 支持，Class II，波长：635 nm；功率< 1 mW
拍照: 热成像、可见光、双光融合、Blending
录像: 热成像、可见光、双光融合、Blending
照明: 支持
电子罗盘: 支持
文本注释: 支持，255英文字符
台账: 支持，与HIKMICRO Inspector 搭配使用
界面语言: 中文
4G: 支持，Micro SIM卡
Wi-Fi: 支持，802.11 b/g/n（2.4 GHz 和 5 GHz）
存储: 64 GB，最大128 GB
测距精度: 0.1 m
硬件接口: HDMI、USB Type-C
电池类型: 锂离子电池
电池工作时间: 4 h，可现场更换，可充电

系统参数

电磁兼容性（EMC）: GB/T17799.2，GB 17799.3-2012
装箱清单: 电池×2（不含机身内）、充电座×1、适配器×1、扶手带×1、USB线×1、HDMI线×1、SD卡×1、镜头盖×1、配件包×1、说明书×1、高强度抗冲击便携箱×1
工作温度和湿度: -20 °C~50 °C，≤95%
防护等级: IP54
防摔等级: 2 m
重量: 约1075 g（带镜头，含电池）
尺寸: 284.7 mm × 120.6 mm × 124.5 mm
