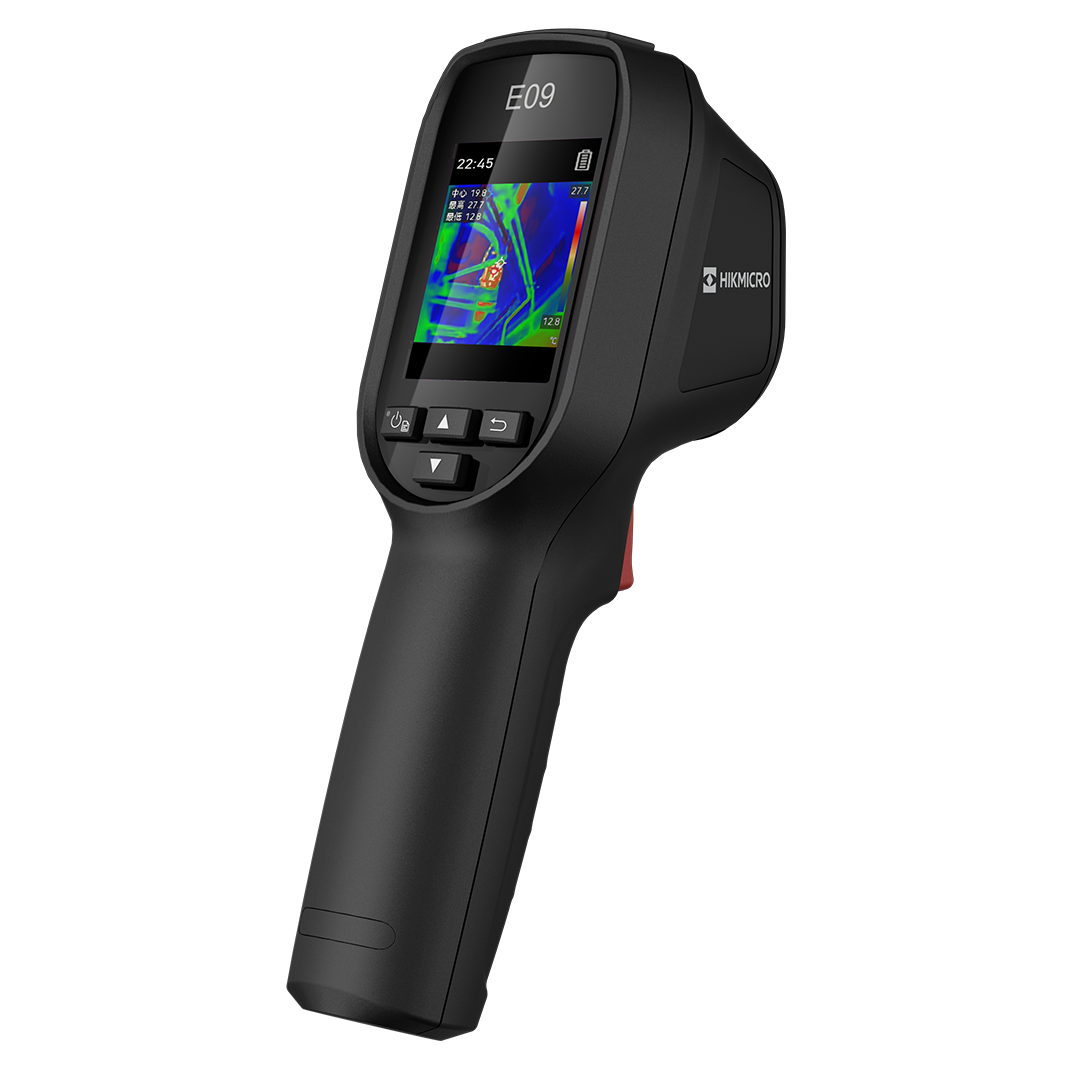

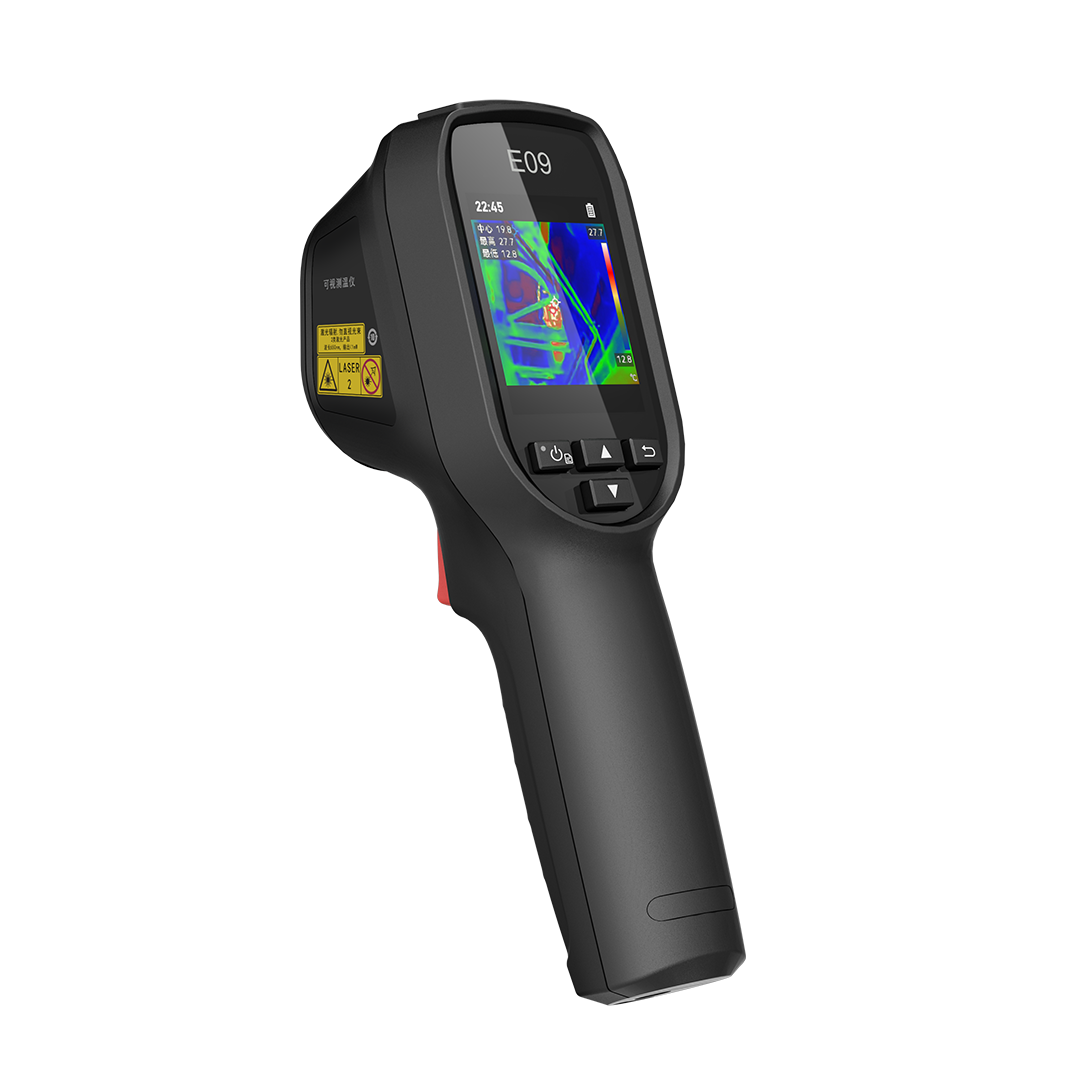

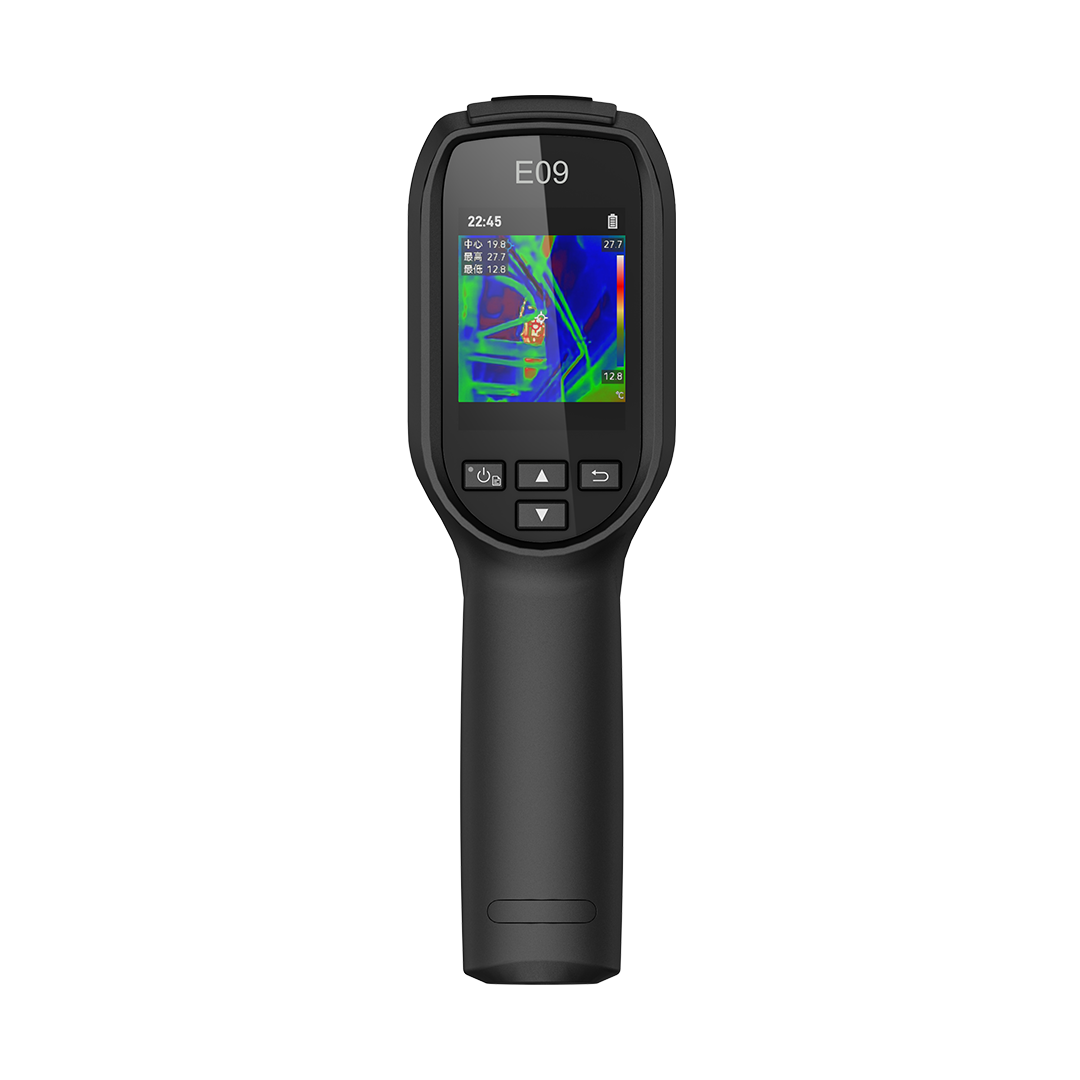

E09 手持测温热像仪
HIKMICRO 海康微影 · E09
E09 手持测温热像仪
工业测温 | 故障检测 | 专业热成像
面向现场巡检的核心能力
海康热成像E系列可视测温仪，小巧轻便，操作简单。通过可视化面测温快速判断热点位置，精准定位故障同步做好设备预测性维护。点温仪价格，即可拥有热像仪体验。缺陷可视化，测温视角广。
清晰呈现温度细节
96 x 96 (9,216 像素) 红外探测器，配合 25 Hz 帧频，帮助快速识别目标区域的温差分布。
NETD < 50mK (@ 25 °C,F#=1.0)覆盖多类巡检温度
测温范围 -20°C~550°C，适用于日常设备巡检、故障定位和预防性维护。
精度 ±2 °C 或 读数的±2%(取最大值)匹配现场观测距离
50° × 50° 视场角结合 免调焦，兼顾目标覆盖与细节观察。
红外分辨率 96 x 96 (9,216 像素)现场信息直观可见
2.4英寸 LCD屏（320×240），测温与图像信息集中显示，便于现场判断和记录。
测温工具 中心点、最高温、最低温适应工业工作环境
IP54 防护、2 m 防摔，机身重量 290 g，兼顾耐用与便携。
机身尺寸 196 × 117 × 59 mm记录、传输与分析
本机存储 4 GB 内置eMMC；Wi-Fi：不支持；4G：不支持。
电池工作时间 >8 h@25 °C巡检温度，一次同步呈现
50° × 50° 视场角配合 96 x 96 (9,216 像素) 红外探测器，将温度分布与测温结果集中呈现，帮助巡检人员快速发现热点、冷点和异常区域。
看清温度分布，快速定位异常
96 x 96 (9,216 像素) 红外探测器配合 50° × 50° 视场角，在 -20°C~550°C 范围内进行非接触测温。
把现场温度转化为可行动信息
标称测温精度为 ±2 °C 或 读数的±2%(取最大值)。通过测温规则、伪彩显示和异常报警，帮助巡检人员确认热点、冷点及重点区域。
为持续巡检和后续分析而设计
设备提供 4 GB 内置eMMC 存储，电池工作时间 >8 h@25 °C；同时具备 IP54 防护和 2 m 防摔能力。
观看 E09 产品操作与巡检应用
通过视频进一步了解 E09 的产品外观、基本操作方式和典型现场巡检应用。
从日常巡检到专业热分析
适用于配电柜检测、电气巡检、汽修等场景。 热成像视场角50° x 50° ，轻松覆盖目标物体
电气巡检
- 配电柜和母排温升检测
- 接线端子与断路器排查
- 日常设备预防性维护
暖通与建筑
- 地暖铺设和运行检查
- 管路渗漏与保温检测
- 空调制冷与制热排查
设备与汽修
- 电机、泵机和轴承检测
- 车辆电气与机械部件排查
- 现场温度记录与复核
热成像
- 传感器类型
- 非制冷氧化钒微辐射热计
- 探测器分辨率
- 96 x 96 (9,216 像素)
- ISR超分后分辨率
- 192 x 192(36,864 像素)
- NETD（噪声等效温差）
- < 50mK (@ 25 °C,F#=1.0)
- 最小成像距离
- 0.1m
- 视场角
- 50° × 50°
- 帧频
- 25 Hz
- 最小测量距离
- 0.1m
- 空间分辨率(IFOV)
- 8.89 mrad
- 热成像镜头焦距
- 1.35 mm
图像显示
- 显示器
- 2.4英寸 LCD屏（320×240）
- 画面显示模式
- 热成像
- 最大图像尺寸
- 240 x 240
- 帧频
- 25Hz
- 图像格式
- 带有测温信息的JPEG图像，支持客户端离线分析
- 伪彩模式
- 白热、黑热、铁红、彩虹、高温凸显、红热、融合
系统功能
- 激光指示
- 支持
- UVC投屏
- 支持
- 拍照
- 支持
- 文本注释
- 不支持
- Wi-Fi
- 不支持
- 存储
- 4 GB 内置emmc
- 存储扩展
- 不支持
- 硬件接口
- Type-C
- 充电时间
- <3 h@25°C
- 电池工作时间
- >8 h@25 °C
- 蓝牙
- 不支持
- 照明
- 不支持
- 图片格式
- 带有测温信息的JPEG图像，支持客户端离线分析
- 调焦方式
- 免调焦
一般规范
- 安装方式
- 三脚架安装 UNC ¼”-20
系统参数
- 工作温度和湿度
- -10 °C~50 °C， ≤95%
- 存储温度和湿度
- -40 °C~70 °C， ≤95%
- 防护等级
- IP54
- 防摔等级
- 2 m
- 重量
- 290 g
- 尺寸
- 196 × 117 × 59 mm
- 冲击/振动
- GB/T 2423.5-2019 GB/T 2423.10-2008
- 电磁兼容性(EMC)
- GB/T17799.2，GB 17799.3-2012
- 装箱清单
- USB线x1、腕带挂绳x1 、校准证书
测温和分析
- 测温范围
- -20°C to 550°C
- 测温精度
- ±2 °C 或 读数的±2%(取最大值)
- 安全性
- IEC61010
数据储存
- 图像文件数量
- 30,000
- 图像文件格式
- 带有测温信息的JPEG图像，支持客户端离线分析
- 硬件接口
- Type-C
客户端软件
- PC端软件
- Analyzer
- App
- 不支持
- 投屏
- 支持
E09 订货信息
标准配置：USB线x1、腕带挂绳x1 、校准证书
