三丰(Mitutoyo)视频显微镜设备(VMU)

Mitutoyo VMU全系列视频显微镜单元（立式/横式/激光款/广视场明暗场）

Mitutoyo VMU为原厂1X无限远视频镜筒，用于搭配M Plan、BD Plan系列无限远物镜与工业相机搭建显微视觉系统；产品线覆盖标准VIS-NIR、激光专用NUV-VIS-NIR、VIS-NIR-SWIR短波红外、广视场明/暗场四大类别，分立式正像、横式倒像两种结构。镜筒内置同轴光纤照明通道，带可调光阑，可控制进光量无需调整相机参数，适配半导体激光加工、PCB检测、金相明暗场观测各类自动化设备。全系标配相机转接配件，兼容2/3"、APS-C工业传感器，统一标准化安装螺纹，可搭配四孔物镜转台快速切换倍率。

1X无限远平行光路视频镜筒
立式/横式/激光/广视场多型号可选
内置同轴光纤照明通道带可调光阑
兼容M26/M40全系Mitutoyo平场物镜

产品核心特点

标准1X无限远光路，镜筒中间可插入分光、偏振、滤波元件，不改变成像放大倍率。

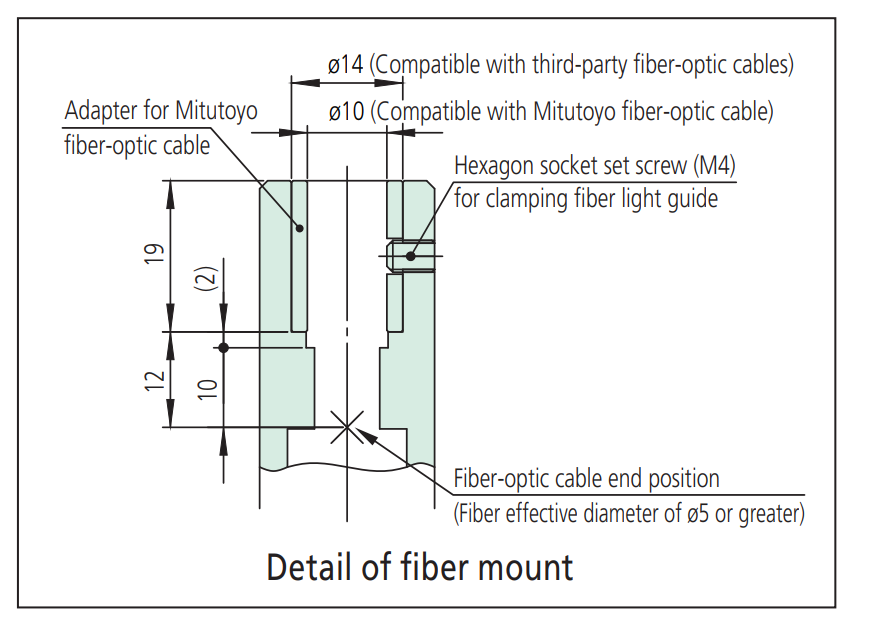

内置一体式同轴光纤照明接口，支持8mm/1/4"光纤接头，搭配光阑自由调节通光量。
分立式正像、横式倒像、激光专用、广视场明暗场多款，适配不同设备机械结构与观测需求。
覆盖可见光、近红外、短波红外、近紫外激光多光谱，适配266/355/532/1064nm工业激光。
标配C-Mount转接环，广视场机型支持F口，兼容2/3"、APS-C大靶面工业相机。

产品规格参数总表

参数项目	VIS-NIR 立式视频显微镜	VIS-NIR 横式视频显微镜	NUV-VIS-NIR 激光立式VMU	VMU Widefield VMU-HR 广视场短波红外	VIS立式明/暗场广视场	VIS横式明/暗场广视场

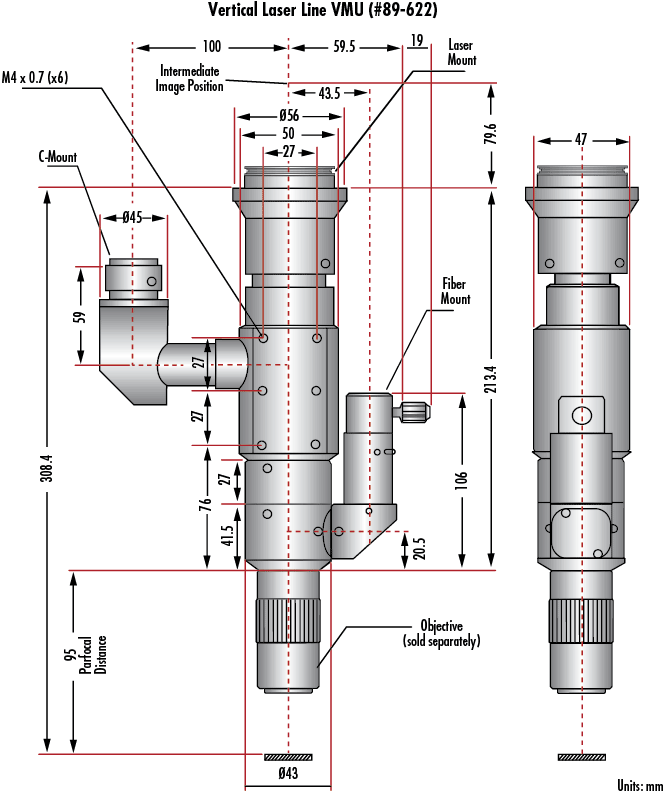

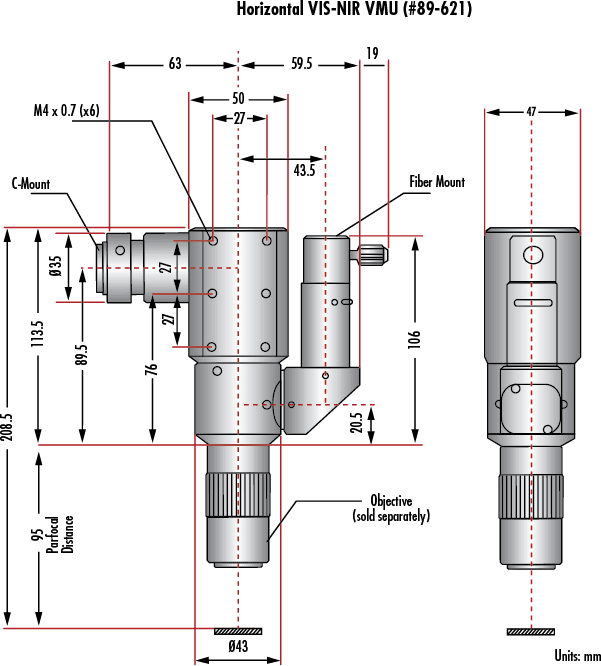

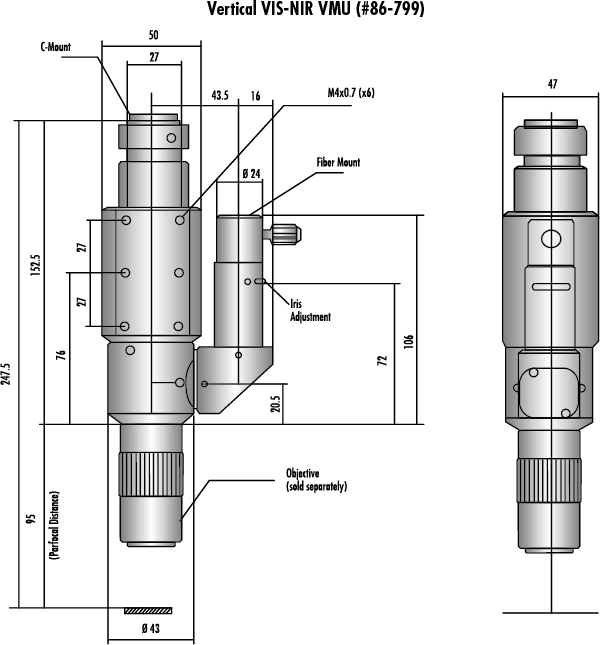

产品编码	#86-799	#89-621	#89-622	#23-338	#18-652	#18-653
内部型号	378-505	378-506	378-507	378-519	378-517	378-518
光谱适用范围	VIS-NIR	VIS-NIR	NUV-VIS-NIR 355/532/1064nm	VIS-NIR-SWIR	VIS	VIS

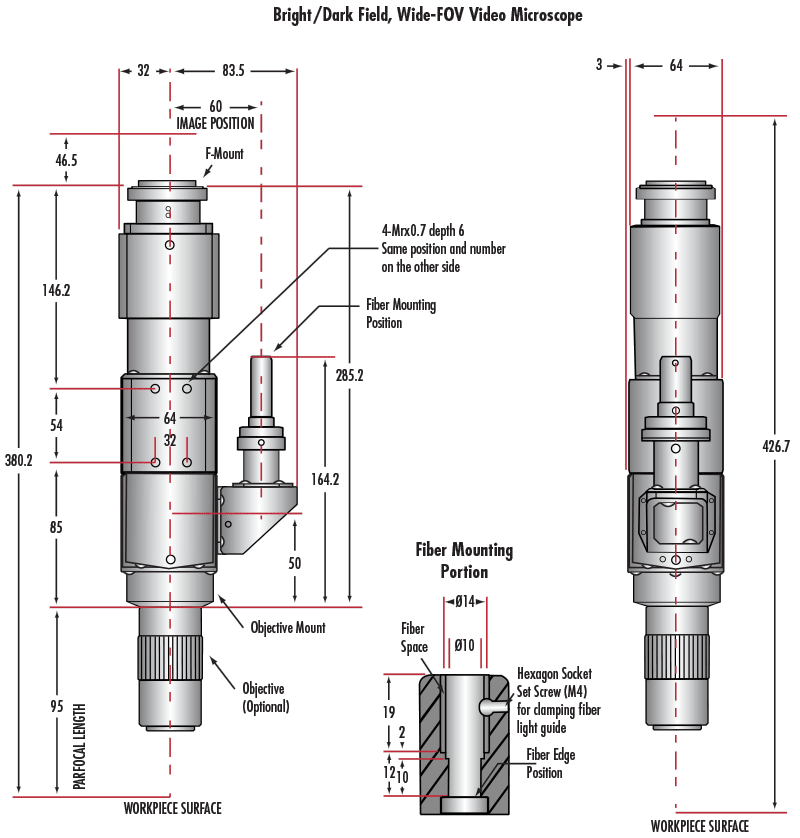

观测模式	明场Brightfield	明场Brightfield	明场Brightfield	明场广视场Widefield	明场+暗场	明场+暗场
成像方向	立式 erect正像	横式 inverted倒像	立式 erect正像	立式 erect正像	立式 erect正像	横式 inverted倒像
标准镜筒倍率	1X	1X	1X	1X	1X	1X
适用波长(nm)	-	-	-	436 - 1800	436 - 656	436 - 656
入瞳直径(mm)	-	-	-	16.8	-	-
兼容物镜系列	M Plan Apo/HR/SL、G Plan Apo	M Plan Apo/HR/SL、G Plan Apo	M Plan Apo/HR/SL、M Plan NIR/NUV	M Plan Apo/HR/SL、G Plan Apo、M Plan Apo NIR	BD Plan Apo明暗场物镜	BD Plan Apo明暗场物镜
配套附件说明	标配C-Mount相机转接	标配C-Mount相机转接	可选#37-044激光转C口适配器	集成光阑；标配C口、LED、光纤适配器，需配套附件使用	标配C-Mount相机转接环	标配C-Mount相机转接环
机械尺寸参数
整机重量(g)	570.00	590.00	980	1400	2000	2150
最大适配传感器	2/3"	2/3"	2/3"	APS-C	APS-C	APS-C
相机安装接口	C-Mount	C-Mount	C-Mount	F-Mount/附赠C转接	F-Mount/附赠C转接	F-Mount/附赠C转接
物镜安装螺纹	M26 x 36 TPI	M26 x 36 TPI	M26 x 36 TPI	M26 x 36 TPI	M40 x 36 TPI	M40 x 36 TPI
环境合规参数
工作温湿度	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH
RoHS 2015	豁免	豁免	豁免	豁免	豁免	豁免
REACH 241	含SVHC	含SVHC	含SVHC	含SVHC	含SVHC	含SVHC

页面&选型说明：产品信息来源Edmund官方页面https://www.edmundoptics.cn/f/mitutoyo-video-microscope-unit-vmu/14531/；#86-799/#89-621/#89-622现货库存，#18-653需联系订货；搭配#86-589四孔物镜转台可快速切换倍率，激光款适配355/532/1064nm晶圆加工设备，BD广视场款仅配套明暗场金相物镜。
