二向色激光束合束镜

TECHSPEC 45°入射角二向色激光束合束镜（双色分光合束镜，372-790nm全系列标准款）

TECHSPEC二向色激光束合束镜专为45°标准入射角光路设计，可高效完成多束激光合束或光束分束；采用离子溅射硬质镀膜，对指定反射激光反射率＞98，透射波段透过率＞95，光路损耗极低。基底选用康宁7980低自发荧光熔融石英，搭配黑色阳极氧化预装镜环，出厂完成附着力、耐磨、清洗全套军用标准检测，环境温湿度耐受符合MIL-STD-810H规范。

全系列覆盖427/466/480/503/552/613/659六大截止波长，标准直径12.5/25/50mm可选，适配主流可见光激光波长；镀膜偏振不敏感，波前畸变RMS＜1λ，适配多激光荧光显微、流式细胞仪、光谱检测系统。产品优化光谱性能，典型激光损伤阈值1J/cm²@532nm 10ns，全部通过RoHS2015、REACH247环保认证，单款均可提供合格证书，支持尺寸、截止波长、损伤阈值定制，国内现货1-2工作日、海外6-10工作日交付。

45°标准入射角二向镜
硬质溅射镀膜，反射＞98%/透射＞95%
低自发荧光熔融石英基底
偏振不敏感设计
预装黑色阳极镜环
多激光合束/分束两用
12.5/25/50mm标准现货

产品概述

45°标准使用角度，短波高反、长高透，实现两路激光同轴合束，亦可反向分光。
军用级硬质介质膜，耐磨耐清洗，温湿度稳定性强，无膜层漂移问题。
Corning7980熔融石英，低自发荧光，适配荧光成像、生物检测光路。
出厂预装黑色阳极氧化镜环，无需额外装夹，直接适配标准镜架。
完整截止波长梯度覆盖蓝、绿、红主流激光线，满足多通道荧光设备需求。
全系列满足MIL军用耐久、环境测试，RoHS/REACH合规，支持定制开发。

产品核心优势

超低光路损耗 指定反射激光反射率＞98%，透射波段透过率＞95%，大幅降低激光能量损失，保障系统信噪比。

硬质离子溅射镀膜 军用耐久标准，耐擦拭、抗湿度老化，膜层无波长漂移，长期光路稳定性优异。

低自发荧光基底 康宁7980熔融石英，无杂荧光干扰，适配荧光显微镜、流式细胞仪精密检测场景。

预装镜环+多规格现货 出厂装配黑色阳极镜环，12.5/25/50mm三种直径、6种截止波长全现货，快速搭建光路。

全型号规格参数总表

参数项目	427nm 12.5mm二向色激光合束镜	427nm 25mm二向色激光合束镜	427nm 50mm二向色激光合束镜	466nm 12.5mm二向色激光合束镜	466nm 25mm二向色激光合束镜	466nm 50mm二向色激光合束镜	480nm 25mm二向色激光合束镜	480nm 50mm二向色激光合束镜	503nm 12.5mm二向色激光合束镜	503nm 25mm二向色激光合束镜	503nm 50mm二向色激光合束镜	552nm 12.5mm二向色激光合束镜	552nm 25mm二向色激光合束镜	552nm 50mm二向色激光合束镜	613nm 12.5mm二向色激光合束镜	613nm 25mm二向色激光合束镜	613nm 50mm二向色激光合束镜	659nm 12.5mm二向色激光合束镜	659nm 25mm二向色激光合束镜	659nm 50mm二向色激光合束镜
光学类型	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜	二向色滤光镜/激光合束镜
一、机械安装参数
直径(mm)	12.50	25.00	50.00	12.50	25.00	50.00	25.00	50.00	12.50	25.00	50.00	12.50	25.00	50.00	12.50	25.00	50.00	12.50	25.00	50.00
直径公差(mm)	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1	+0.0/-0.1
有效通光孔径CA(mm)	8.8	21.3	45.3	8.8	21.3	45.3	21.3	45.3	8.8	21.3	45.3	8.8	21.3	45.3	8.8	21.3	45.3	8.8	21.3	45.3
镜片基底厚度(mm)	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
预装镜总厚度(mm)	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1	3.5±0.1
装配结构	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装	黑色阳极氧化镜环预装
二、光学核心参数
标准入射角	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°	45°
截止起始波长(nm)	427.00	427.00	427.00	466.00	466.00	466.00	480.00	480.00	503.00	503.00	503.00	552.00	552.00	552.00	613.00	613.00	613.00	659.00	659.00	659.00
反射波段(nm)	372-415	372-415	372-415	439-457.9	439-457.9	439-457.9	457.9-473	457.9-473	473-491	473-491	473-491	514.5-543.5	514.5-543.5	514.5-543.5	561.4-594.1	561.4-594.1	561.4-594.1	632.8-647.1	632.8-647.1	632.8-647.1
反射激光线(nm)	375,405	375,405	375,405	440,457.9	440,457.9	440,457.9	457.9,473	457.9,473	473,488	473,488	473,488	514.5,532,543.5	514.5,532,543.5	514.5,532,543.5	561.4,568.2,594.1	561.4,568.2,594.1	561.4,568.2,594.1	632.8,635,647.1	632.8,635,647.1	632.8,635,647.1
反射率	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%	>98%
透射波段(nm)	439-647.1	439-647.1	439-647.1	473-647.1	473-647.1	473-647.1	488-647.1	488-647.1	514.5-647.1	514.5-647.1	514.5-647.1	561.4-790	561.4-790	561.4-790	632.8-790	632.8-790	632.8-790	671-790	671-790	671-790
透射激光线	440/457.9/473/488/514.5/532/543.5/561.4/568.2/594.1/632.8/635/647.1	同左	同左	473/488/514.5/532/543.5/561.4/568.2/594.1/632.8/635/647.1	同左	同左	488/514.5/532/543.5/561.4/568.2/594.1/632.8/635/647.1	同左	514.5/532/543.5/561.4/568.2/594.1/632.8/635/647.1	同左	同左	561.4/568.2/594.1/632.8/635/647.1/671/676.4/785	同左	同左	632.8/635/647.1/671/676.4/785	同左	同左	671/676.4/785	同左	同左
透射率	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%	>95%
基底材质	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英	康宁7980熔融石英
镀膜类型	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜	硬质溅射二向色膜
表面质量	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40	60-40
波前畸变RMS	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ	<1λ
总工作波段(nm)	372-647	372-647	372-647	439-647	439-647	439-647	458-647	458-647	473-647	473-647	473-647	515-790	515-790	515-790	561-790	561-790	561-790	633-790	633-790	633-790
三、耐久与合规
膜层附着力标准	MIL-PRF-13830B C.4.5.12	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左
耐磨等级	MIL-PRF-13830B C.4.5.11	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左
清洗规范	MIL-C-48497A 4.5.4.2	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左
温湿度环境标准	MIL-STD-810H 501.7/502.7/507.6	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左	同左
RoHS 2015	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合
REACH 247	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合	符合
合格证书	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看	可在线查看

典型应用领域

多通道激光荧光显微镜光路合束
流式细胞仪多激光激发分光系统
共聚焦显微成像多色激光耦合
生物荧光检测、细胞成像设备
光谱仪、分光检测仪器光路分束
机器视觉多波长激光照明系统
光学实验室多激光耦合标定平台
医疗光学诊断、内窥镜光路组件
半导体晶圆激光检测设备
多色激光演示、教学光学平台

技术数据与使用说明

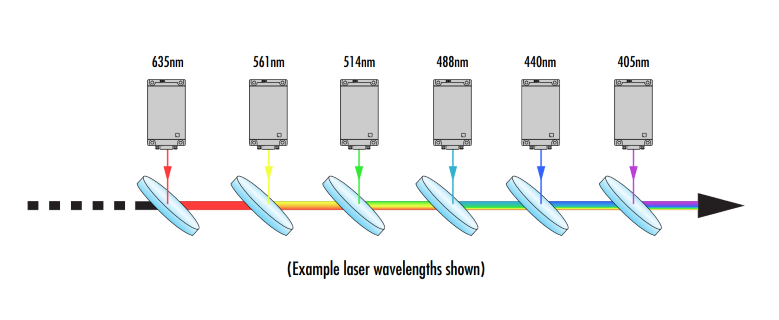

45°合束镜光路示意图、各波长光谱曲线、镜片尺寸图纸、预装镜环实物图占位 — 配图说明：①45°激光合束光路原理图；②各截止波长透射/反射光谱曲线PDF；③镜片+镜环工程尺寸图；④全规格产品实拍

重要技术与使用备注： 1. 标准使用角度严格45°，膜面朝向入射激光，可实现最优反射/透射效率； 2. 本系列产品优化光谱平坦度，激光损伤阈值典型值1 J/cm² @ 532nm, 10ns，高功率激光场景可定制高LIDT版本； 3. 硬质镀膜可按MIL-C-48497A规范清洁，禁止无水干擦镜片表面； 4. 低自发荧光熔融石英基底，优先用于荧光类精密检测系统； 5. 现货配送：国内现货1-2工作日，海外现货6-10工作日，库存实时合并全球仓库； 6. 支持定制：自定义截止波长、尺寸、高损伤阈值镀膜、无镜环裸片版本。
