三丰(Mitutoyo) 远心镜头以及紧凑型镜头

Mitutoyo Telecentric 三丰工业远心物镜全系列 1X~100X

Mitutoyo远心物镜为标准有限共轭280mm光路设计，物面至成像面固定280mm距离，法兰到成像面仅170mm，无需搭配200mm管镜，可直接配套C口工业相机。全系7款完整倍率覆盖1X/3X/5X/10X/20X/50X/100X，采用双侧远心光学结构，彻底消除工件高低、厚度带来的透视放大误差，是微米级二维尺寸测量标准光学元件。

全系435~655nm可见光复消色差，铝合金镜筒，统一110mm齐焦长度、M26×36TPI标准螺纹，最大适配2/3英寸图像传感器；低倍率轻量化大景深，高倍型号高NA实现亚微米分辨，广泛用于半导体晶圆、PCB、电子元器件自动化测量设备，国内现货1-2工作日交付，海外货期6-10工作日。

280mm有限共轭，免200mm管镜直连C相机
双侧远心，尺寸测量无透视误差
1X~100X完整工业测量倍率
铝合金镜身，435-655nm可见光校正

产品核心特点

固定280mm物像共轭距，法兰到成像面170mm固定尺寸，简化视觉光路，降低整机硬件成本。
前后双侧远心光路，工件高度差、厚度变化不改变成像放大倍率，计量精度稳定可靠。
轻量化紧凑型结构，3X型号仅55g，低倍率外径统一30mm，适配狭小嵌入式检测模组。
全系列110mm统一齐焦长度，同设备切换倍率无需二次对焦校准，产线调试效率更高。
铝合金精密镜筒，温湿度适应性强，+5~40℃车间24小时不间断稳定成像。

产品规格参数总表

参数项目	1X Mitutoyo远心物镜	3X Mitutoyo远心物镜	5X Mitutoyo远心物镜	10X Mitutoyo远心物镜	20X Mitutoyo远心物镜	50X Mitutoyo远心物镜	100X Mitutoyo远心物镜
产品编码	#56-984	#56-985	#56-986	#56-987	#87-228	#87-229	#87-230
内部型号	375-036-2	375-037-1	375-034-1	375-039	375-051	375-052	375-053
放大倍率	1X	3X	5X	10X	20X	50X	100X
共轭类型	有限共轭280mm	有限共轭280mm	有限共轭280mm	有限共轭280mm	有限共轭280mm	有限共轭280mm	有限共轭280mm
NA数值孔径	0.03	0.09	0.13	0.21	0.42	0.55	0.70
焦距FL(mm)	175.08	58.51	34.74	17.50	9.21	3.61	1.79
工作距离WD(mm)	61	77	61	51	20	13	6
分辨能力(μm)	9.20	3.06	2.12	1.31	0.70	0.50	0.40
景深(μm)	306.00	34.00	16.30	6.20	1.60	0.90	0.60
2/3"水平视场(mm)	8.80	2.90	1.80	0.88	0.44	0.18	0.09
1/2"水平视场(mm)	6.40	2.10	1.28	0.64	0.32	0.13	0.06
适用波长(nm)	435~655	435~655	435~655	435~655	435~655	435~655	435~655
最大像圈(mm)	11.00	11.00	11.00	11.00	11.00	11.00	11.00

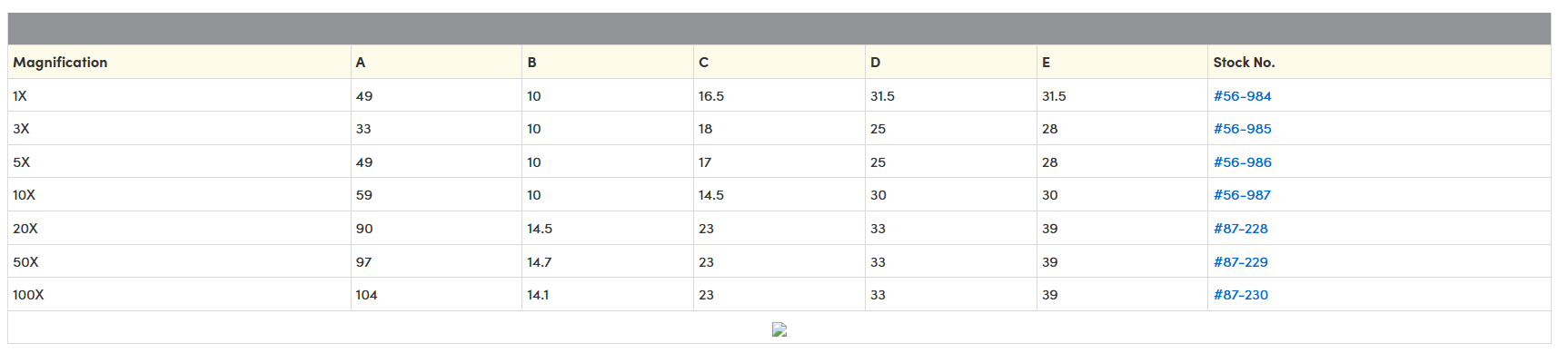

机械尺寸参数
螺纹总长(mm)	49.00	33.00	49.00	59.00	90.00	97.00	104.00
最大外径(mm)	30	30	30	30	39	39	39
重量(g)	80	55	60	95	310	350	380
齐焦长度(mm)	110	110	110	110	110	110	110
安装螺纹	M26×36TPI	M26×36TPI	M26×36TPI	M26×36TPI	M26×36TPI	M26×36TPI	M26×36TPI
环境与合规
工作温湿度	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH	+5~40℃ 20-80%RH
RoHS 2015	豁免	豁免	符合	豁免	豁免	豁免	豁免
REACH	含SVHC	含SVHC	符合	含SVHC	含SVHC	含SVHC	含SVHC

页面&供货说明：产品信息源自Edmund Optics官方页面 https://www.edmundoptics.cn/f/mitutoyo-telecentric-objectives/12907/；现货区分国内/海外，国内货期1-2工作日，海外6-10工作日；选型：1X/3X/5X适合大视野批量检测，20X~100X用于微小线路精密计量，全系无需管镜、双侧远心测量专用。
