用于三丰(Mitutoyo)物镜的配件和适配器

Mitutoyo物镜专用转接环/延长管/滤光夹持器/四孔转台全系列配件

本整套配件专为Mitutoyo M26×36 TPI标准无限远显微物镜配套开发，包含C口加长延长管、MT系列镜筒转接环、RMS标准转换接头、内置滤光片夹具、4位M26物镜切换转台五大品类；全系列采用黑色阳极氧化铝材质，有效抑制杂散光，螺纹精密匹配原厂VMU视频镜筒与全系列M Plan平场物镜，可快速搭建工业视觉、激光对位、金相显微光路系统。

产品支持M26、C-Mount、RMS/DIN多螺纹互通，152.5mm加长管用于调节成像共轭距离，滤光夹具可内置25mm标准光学片，四孔转台实现多倍率一键切换；全系符合RoHS 2015、REACH环保规范，国内现货1-2工作日交付，海外货期6-10工作日，适配半导体AOI、PCB检测、精密尺寸测量各类自动化设备。

M26原厂标准螺纹，完美匹配三丰全系列物镜
C/RMS/MT多规格转接，延长管/滤光夹/物镜转台齐全
阳极氧化铝抑反光，精密螺纹无偏心
适配无限远显微、激光加工、金相观测设备

产品核心特点

严格对标Mitutoyo M26×36 TPI物镜螺纹，同轴度高，安装无偏移、成像无像散畸变。
一站式全套配件，覆盖相机转接、光路延长、滤波集成、多物镜切换全部光路需求。

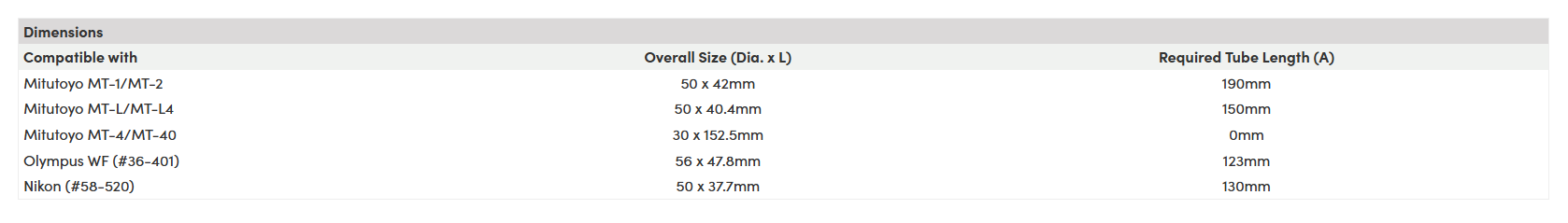

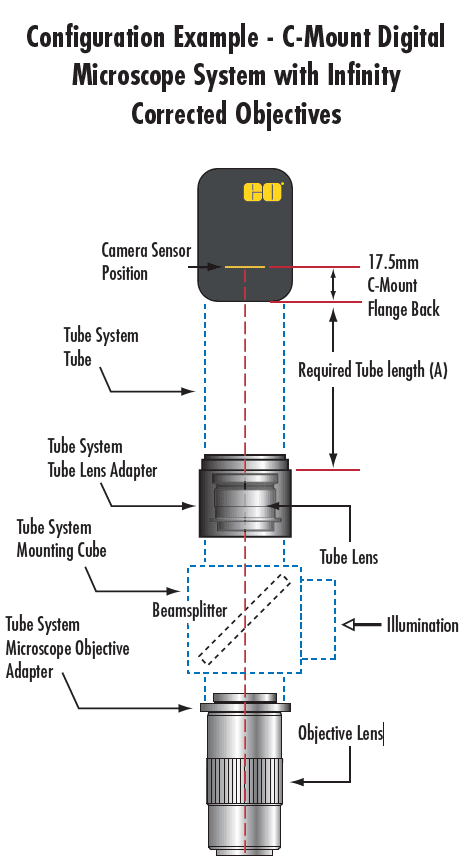

152.5mm专用延长管适配MT-4/MT-40镜筒，可精准对焦相机传感器成像面。
滤光夹持器兼容25.0~25.4mm标准滤片，厚度3-9mm，光路中间加装偏振、窄带元件。
四孔转台可同时装载4支M26物镜，手动/电动切换倍率，大幅提升批量检测效率。

产品规格参数总表

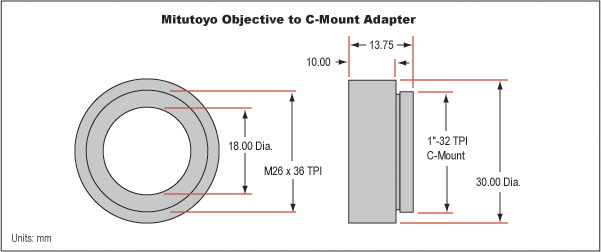

参数项目	Mitutoyo转C-mount相机152.5mm长度延长管	Mitutoyo MT-1/MT-2 转C-mount适配器	Mitutoyo MT-L/MT-L4 C接口转换器	Mitutoyo滤光片夹持器	Mitutoyo转RMS适配器	M26/C-Mount Turret 四孔物镜转台
产品编码	#56-992	#58-329	#66-027	#56-993	#58-296	#19-534
配件分类	物镜延长转接管	VMU镜筒转接组件	VMU激光镜筒转接件	光路滤光夹具	RMS标准转换接头	4位物镜切换转台
外螺纹(Male)	C-Mount 1" - 32 TPI	C-Mount 1" - 32 TPI	C-Mount 1" - 32 TPI	M26 x 36 TPI	RMS/DIN 0.8" - 36 TPI	C-Mount相机口
内螺纹(Female)	M26 x 36 TPI	C-Mount 1" - 32 TPI	C-Mount 1" - 32 TPI	M26 x 36 TPI	M26 x 36 TPI	4组 M26 x 0.706物镜口
整体外径(mm)	30.00	50.00	50.00	30.00	30.00	-
总长度(mm)	152	42	40	24.20	14	-
配套配件说明	适配MT-4/MT-40镜筒，实现标准成像共轭距	配套#03-631、#03-632黄铜间隔环	适配NUV-VIS-NIR激光专用VMU镜筒	兼容25.0~25.4mm滤片，厚度3~9mm	M26物镜转接通用RMS/DIN显微镜物镜	可手动/电动切换4支不同倍率物镜
合规标准
RoHS 2015	符合标准	符合标准	符合标准	符合标准	符合标准	符合标准
REACH版本	Reach 235	Reach 209	Reach 251	Reach 235	Reach 235	REACH 241
合格证书	可在线浏览	可在线浏览	可在线浏览	可在线浏览	可在线浏览	可在线浏览

页面&供货选型说明： 1、产品全部来源于Edmund官方配件页面 https://www.edmundoptics.cn/f/adapters-and-accessories-for-mitutoyo-objectives/12604/； 2、#56-992延长管必须搭配MT-4/MT-40管镜使用，才能获得清晰成像； 3、MT系列转接环适配VMU立式/横式视频镜筒，搭建同轴视觉光路； 4、#56-993滤光夹用于物镜与镜筒之间加装滤波、偏振元件； 5、#19-534四孔转台适合多规格工件批量检测自动化产线； 6、现货区分国内/海外，国内1-2工作日，海外6-10工作日，批量可申请优惠报价。
