三丰(Mitutoyo) 镜筒透镜
MITUTOYO / 附加管鏡 Tube Lens
Mitutoyo 三豐 附加管鏡系列
Mitutoyo 專用附加管鏡，匹配三豐全系無限遠校正物鏡，提供1X/2X多種放大倍率可選，覆蓋可見光、紫外、近紅外多光譜波段，兼容多種安裝介面，適配工業顯微、激光檢測、半導體觀測等場景。
全系列標準200mm焦距，搭配不同視場數、入瞳直徑規格，分螺紋安裝與固定孔安裝兩種結構，滿足標準機台、緊湊自動化設備、寬光譜激光系統多種集成需求。
產品核心特點
- 標準200mm焦距，完美匹配Mitutoyo無限遠物鏡光路。
- 多波段光學版本，可見、深紫外、近紅外全覆蓋。
- 1倍標準/2倍放大兩種倍率，拓展成像視野需求。
- 螺紋、固定孔兩類安裝結構，適配各類顯微主機。
產品規格
| 參數項目 | MT-1 附加管鏡 | MT-2 附加管鏡 | MT-4 附加管鏡 | MT-L 附加管鏡 | MT-L4 附加管鏡 | MT-40 附加管鏡 |
|---|---|---|---|---|---|---|
| 產品編碼 | #54-774 | #56-863 | #54-428 | #56-073 | #56-864 | #83-911 |

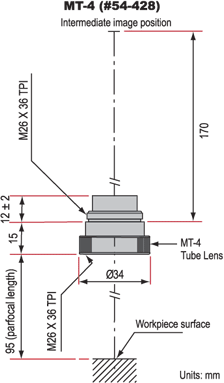

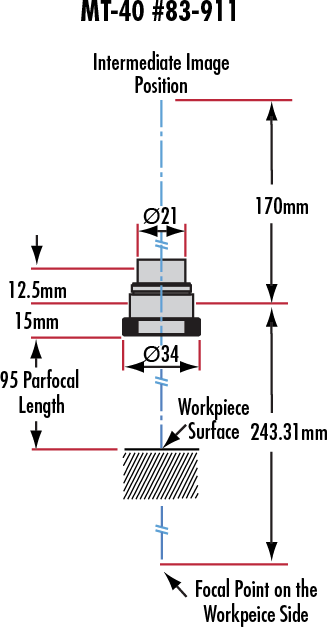

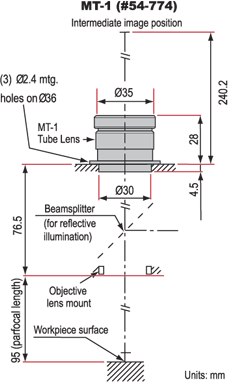

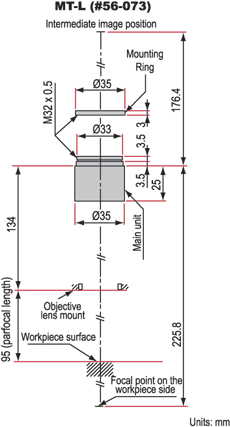

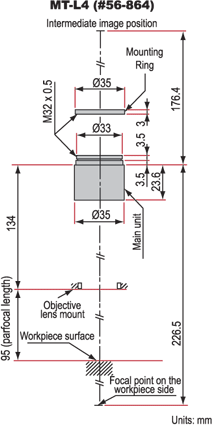

| 型號 | MT-1 | MT-2 | MT-4 | MT-L | MT-L4 | MT-40 |
| 產品類型 | 管鏡 Tube Lens | 管鏡 Tube Lens | 管鏡 Tube Lens | 管鏡 Tube Lens | 管鏡 Tube Lens | 管鏡 Tube Lens |
| 物理機械參數 | ||||||
| 外徑 (mm) | 40.00 | 40.00 | 34.00 | 35.00 | 35.00 | 34.00 |
| 總長 (mm) | 32.50 | 32.00 | 27.00 | 32.00 | 30.60 | 27.50 |
| 光學參數 | ||||||
| 焦距 FL (mm) | 200.00 | 400.00 | 200.00 | 200.00 | 200.00 | 200.00 |
| 放大倍率 | 1X | 2X | 1X | 1X | 1X | 1X |
| 適用波長 (nm) | 436 - 656 | 436 - 656 | 436 - 656 | 355 - 1800 | 266 - 620 | 436 - 656 |
| 視場數 FN (mm) | 30.00 | 30.00 | 24.00 | 24.00 | 24.00 | 24.00 |
| 入瞳直徑 (mm) | 24.00 | 18.00 | 11.2 | 22.00 | 23.00 | 11.2 |
| 安裝結構 | ||||||
| 安裝方式 | 3個2.4mm固定孔 | 3個2.4mm固定孔 | 26mm × 0.706 螺距 | M32 × 0.5 螺距 | M32 × 0.5 螺距 | 26mm × 0.706 螺距 |
| 環保合規 | ||||||
| RoHS 2015 | 豁免 | 豁免 | 符合標準 | 豁免 | 豁免 | 符合標準 |
| REACH 241 | 含SVHC高度關注物質 | 含SVHC高度關注物質 | 符合標準 | 含SVHC高度關注物質 | 含SVHC高度關注物質 | 符合標準 |

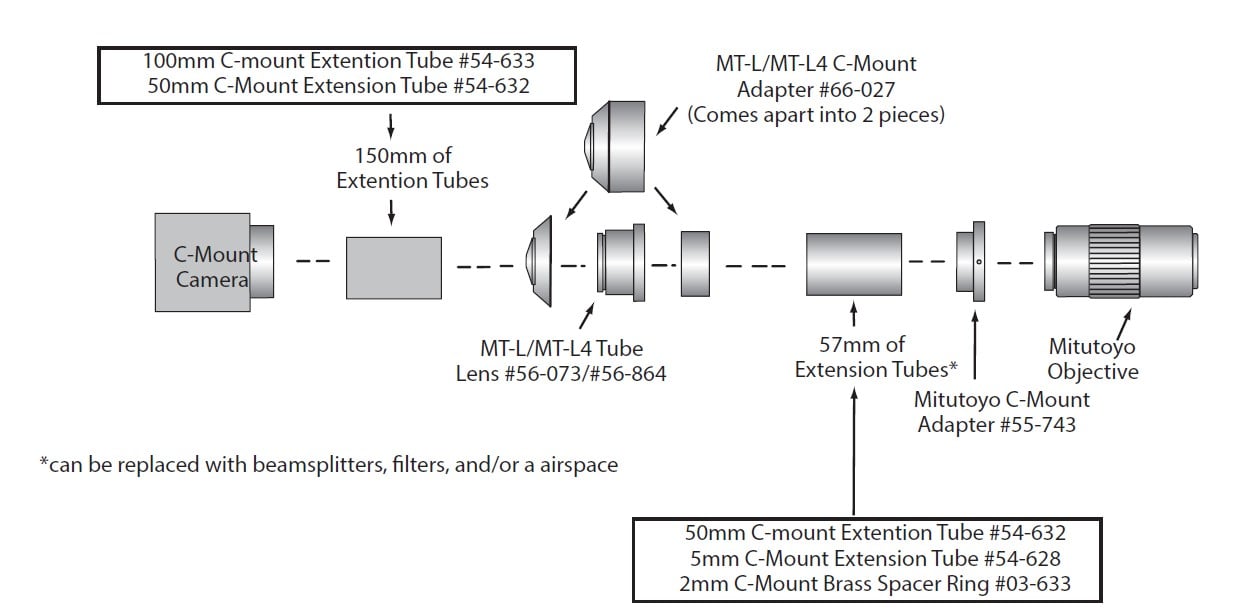

選型提示：MT-2為2倍放大專用管鏡；MT-L系列支援355-1800寬光譜，MT-L4適合266nm深紫外激光場景；MT-4/MT-40體積小巧，適合緊湊自動化視覺設備；固定孔款需搭配支架，螺紋款可直接對接鏡筒。
核心優勢
原廠光路匹配 專為Mitutoyo全系列無限遠校正物鏡設計，成像畸變低、邊緣畫質均勻。
多倍率可選 標準1X與2X放大兩種規格，依視野、解析度需求自由搭配。
全光譜覆蓋 可見光、深紫外、近紅外多型號，對應激光、半導體多類檢測場景。
多安裝介面 螺紋直裝/固定孔支架兩種結構，兼容各式顯微鏡與自動化機台。
功能亮點
標準200mm焦距
統一標準焦距，與三豐物鏡光路完美匹配，無需重新校正成像光路。
大入瞳可選
MT-1、MT-L、MT-L4配備更大入瞳直徑，進光量更高，弱光成像效果更佳。
緊湊機身
MT-4、MT-40長度僅27mm左右，節省設備內部安裝空間。
適用領域
- 半導體晶圓檢測
- Nd:YAG激光加工對準
- PCB微線路外觀檢查
- 光學元件缺陷觀測
- 紫外/紅外光譜實驗
- 工業自動化視覺機台
