荧光二向色性滤光片

TECHSPEC 荧光成像专用45°二向色长波通分光滤光片

TECHSPEC荧光二向色滤光片专为荧光显微镜、PCR、测序生物光学系统设计，标准45°入射，实现激发光高反、荧光发射光高透，完美分离激发光源与样品荧光信号，大幅提升成像信噪比。采用康宁7980低自发荧光熔融石英基底+军用硬质离子溅射镀膜，截止斜率仅3%，反射/透射波段过渡边界极陡峭，杂散光抑制能力远超普通分光镜。

标准规格包含Φ12.5圆形、12.5×17.6/25.2×35.6两种工业通用矩形，25.2×35.6尺寸完美适配尼康、蔡司、奥林巴斯主流荧光显微镜滤立方；覆盖409~801nm全主流荧光激发截止波长，反射平均98%、透射平均90%，波前畸变控制至1λ。全部通过MIL军用耐磨、附着力、高低湿热环境测试，RoHS/REACH合规，原厂可提供检测证书，支持非标波长、尺寸、高损伤阈值定制，国内现货1-2工作日交付。

  • 荧光显微系统专用分光片
  • 3%超陡截止，杂散光深度抑制
  • 硬质耐久介质膜，耐酒精清洗
  • 低自发荧光熔融石英基底
  • 反射>98% / 透射>90%
  • 适配主流显微镜滤色立方
  • 圆/矩形多规格现货齐全

产品概述

  • 45°标准分光光路，反射短波激发光、透射长波荧光，是荧光滤光组核心分光元件。
  • 低自发荧光UVFS熔融石英，无基底杂光干扰，适配弱荧光微弱信号采集。
  • 多层硬质溅射镀膜，满足MIL光学耐久标准，长期量产设备无膜层漂移。
  • 陡峭光谱过渡，激发与发射波段无串扰，适配GFP、DAPI、Cy3、Cy5等主流荧光染料。
  • 25.2×35.6标准矩形直接替换进口显微镜原厂二向镜，无需改造光路。
  • 覆盖紫外-近红外全荧光常用截止波长，生物医疗、多光谱检测标准化选型。

核心产品优势

超陡峭3%截止斜率 反射与透射区间过渡极窄，激发光与荧光完全分离，杜绝光谱串扰，弱荧光成像信噪比显著提升。
荧光级低杂光基底 康宁7980熔融石英极低自发荧光，紫外至近红外广谱高透，无基底杂散光污染成像画面。
高偏振不敏感镀膜 平均反射98%、平均透射90%，不同偏振光损耗差异极小，激光/宽谱光源均可稳定分光。
显微镜标准适配尺寸 25.2×35.6矩形完美兼容各大品牌荧光滤立方，圆形/小矩形适配实验室搭建光路。

全型号规格参数总表

参数项目 409nm 12.5×17.6mm #86-316 409nm 25.2×35.6mm #86-330 435nm 12.5×17.6mm #87-055 435nm 25.2×35.6mm #87-063 458nm 12.5×17.6mm #67-062 458nm 25.2×35.6mm #67-078 482nm 12.5×17.6mm #86-317 482nm 25.2×35.6mm #86-331 495nm 12.5×17.6mm #67-063 495nm 25.2×35.6mm #67-079 506nm 12.5×17.6mm #67-064 506nm 25.2×35.6mm #67-080 510nm 12.5×17.6mm #86-318 510nm 25.2×35.6mm #86-332 516nm 12.5×17.6mm #86-319 516nm 25.2×35.6mm #86-333 520nm 12.5×17.6mm #67-065 520nm 25.2×35.6mm #67-081 552nm 12.5×17.6mm #86-320 552nm 25.2×35.6mm #86-334 562nm Φ12.5 #67-058 562nm 12.5×17.6mm #67-066 562nm 25.2×35.6mm #67-082 593nm 12.5×17.6mm #67-067 593nm 25.2×35.6mm #67-083 605nm 12.5×17.6mm #86-321 605nm 25.2×35.6mm #86-335 635nm 12.5×17.6mm #87-056 635nm 25.2×35.6mm #87-064 660nm 12.5×17.6mm #67-068 660nm 25.2×35.6mm #67-084 685nm Φ12.5 #67-061 685nm 12.5×17.6mm #67-069 685nm 25.2×35.6mm #67-085 735nm 12.5×17.6mm #87-057 735nm 25.2×35.6mm #87-065 757nm 12.5×17.6mm #87-058 757nm 25.2×35.6mm #87-066 801nm 12.5×17.6mm #86-322 801nm 25.2×35.6mm #86-336
光学类型 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通 荧光二向长波通
一、机械尺寸参数
外形规格 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 Φ12.5 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 Φ12.5 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6 12.5×17.6 25.2×35.6
厚度(mm) 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1 1.05±0.1
尺寸公差(mm) +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2 +0.0/-0.2
表面质量 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40 60-40
二、光学核心参数
标准入射角 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45°
标称截止波长(nm) 409 409 435 435 458 458 482 482 495 495 506 506 510 510 516 516 520 520 552 552 562 562 562 593 593 605 605 635 635 660 660 685 685 685 735 735 757 757 801 801
截止公差 ±4nm ±4nm ±4nm ±4nm ±5nm ±5nm ±5nm ±5nm ±4nm ±4nm ±4nm ±4nm ±5nm ±5nm ±3nm ±3nm ±5nm ±5nm ±5nm ±5nm 标准 ±5nm ±5nm ±5nm ±5nm ±5nm ±5nm ±4nm ±4nm ±5nm ±5nm 标准 ±5nm ±5nm ±6nm ±6nm ±6nm ±6nm ±6nm ±6nm
反射波段(nm) 325-404 325-404 325-425 325-425 415-450 415-450 350-470 350-470 435-488 435-488 440-500 440-500 350-488 350-488 350-510 350-510 475-512 475-512 350-544 350-544 490-554 490-554 490-554 520-585 520-585 350-596 350-596 400-624 400-624 580-651 580-651 590-676 590-676 590-676 450-723 450-723 450-744 450-744 450-790 450-790
平均反射率 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98% 98%
透射波段(nm) 415-850 415-850 444-850 444-850 467-600 467-600 490-850 490-850 502-730 502-730 513-730 513-730 515-850 515-850 520-850 520-850 528-730 528-730 558-850 558-850 570-750 570-750 570-750 600-800 600-800 612-950 612-950 646-850 646-850 670-800 670-800 695-810 695-810 695-810 748-1100 748-1100 770-1100 770-1100 814-1100 814-1100
平均透射率 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90% 90%
波前畸变RMS 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ 1λ
基底材质 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英 康宁7980熔融石英
镀膜类型 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜 硬质介质膜
三、耐久与合规
膜层附着力标准 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.12 MIL-PRF-13830B C.4.5.

适用领域

  • 生物荧光显微镜：细胞观测、免疫荧光、病理切片成像
  • 共聚焦显微镜、双光子显微成像设备
  • 流式细胞仪、细胞荧光分选设备
  • 荧光定量PCR、基因测序光学检测模组
  • 小动物活体荧光成像系统
  • 体外诊断IVD荧光检测仪器
  • 激光荧光光谱、拉曼分光检测设备
  • 工业多光谱荧光缺陷检测设备
  • 高校科研实验室自建荧光光路平台
  • 显微操作、高分辨荧光成像工作站


技术数据

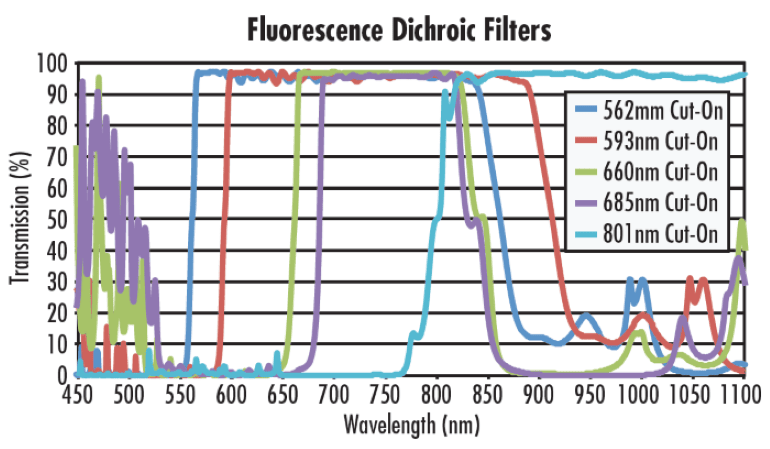

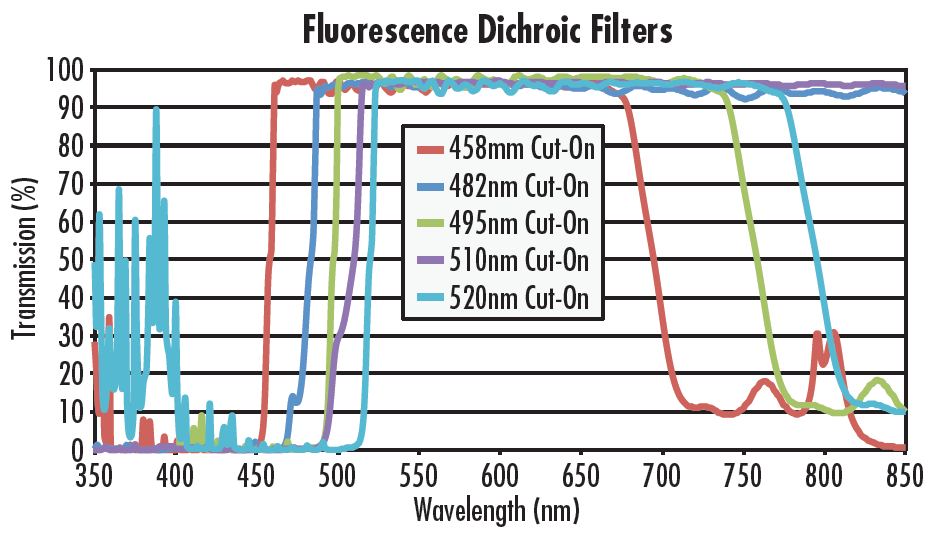

技术附图

技术参数说明：

1. 标准入射角45°，S/P偏振分光一致性高；

2. 硬质介质膜，耐酒精擦拭，满足MIL光学耐久标准；

3. 基底采用低自发荧光熔融石英，弱荧光成像无背景干扰；

4. 截止波段陡峭，激发光与发射荧光无串扰，成像信噪比高。
