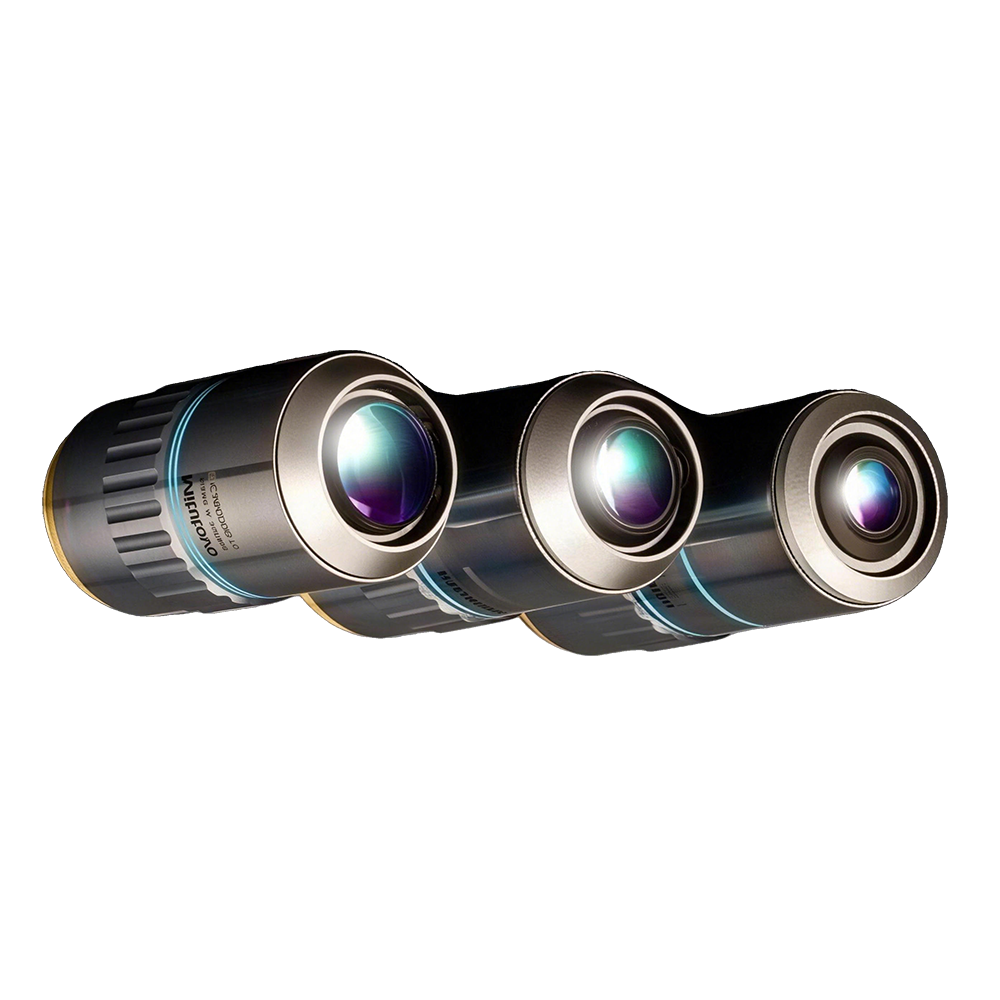

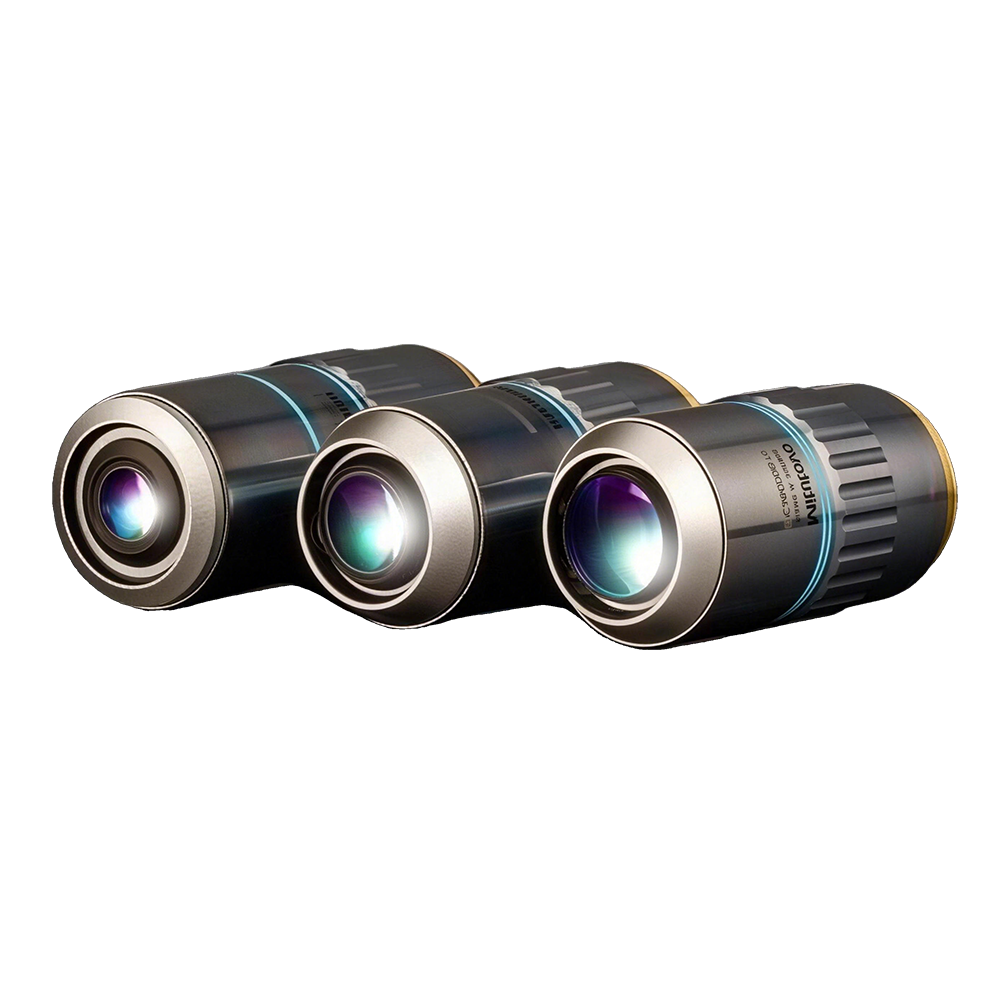

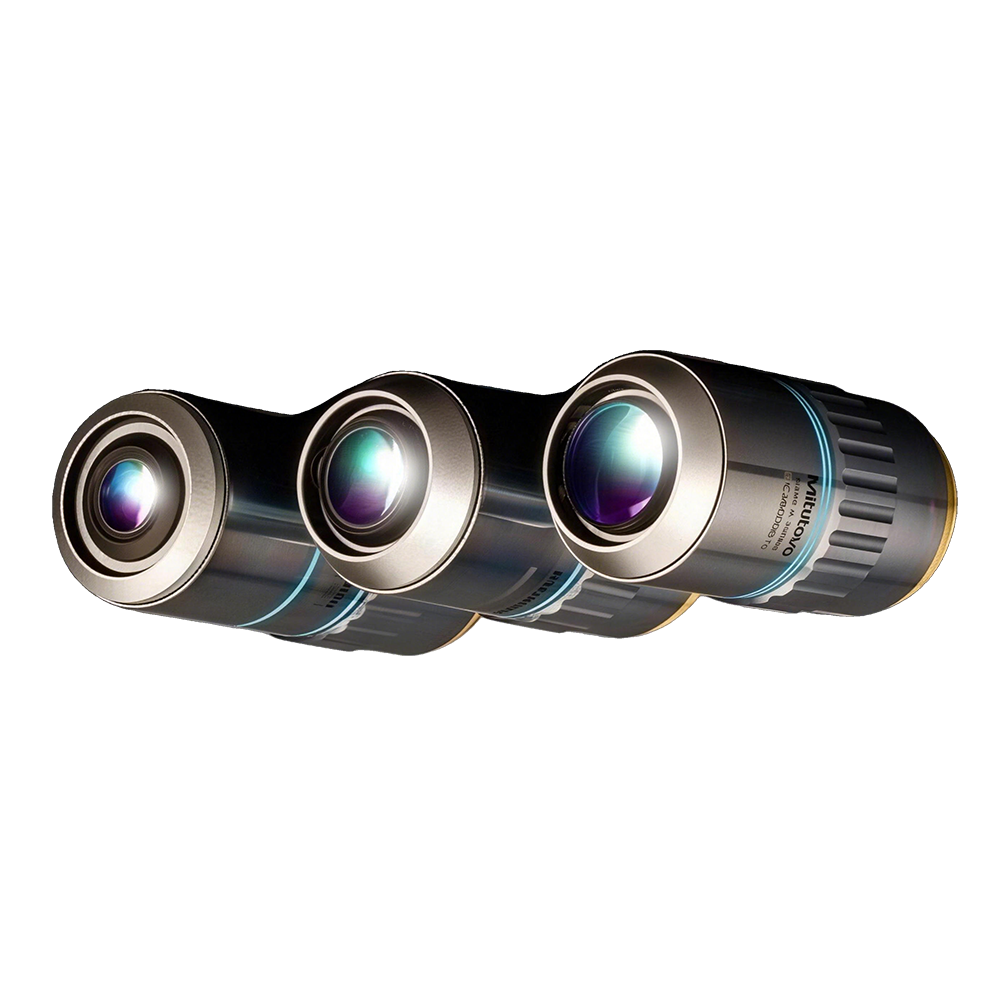

Mitutoyo 亮场/暗场远场校正物镜
Mitutoyo / Brightfield & Darkfield Objectives
Mitutoyo 三豐亮場/暗場無限補正物鏡
Mitutoyo 亮場/暗場無限補正物鏡針對亮場與暗場顯微鏡應用進行優化，適合表面檢測、進階生命科學顯微觀察及高對比度成像需求。
本系列物鏡具備長工作距離與高數值孔徑，採用高品質平場複消色差設計，可維持高數值孔徑與高對比度，同時補正可見光波長區域的色像差。
產品特點
- 適用於亮場及暗場顯微鏡應用。
- 工作距離長，並具備高數值孔徑。
- 採用平場複消色差結構設計。
- 配備 M40 x 36TPI 安裝螺紋，便於對應系統集成。
產品詳細規格
| 參數項目 | 2X BD Plan Apo | 5X BD Plan Apo | 7.5X BD Plan Apo | 10X BD Plan Apo | 20X BD Plan Apo | 50X BD Plan Apo | 100X BD Plan Apo |
|---|---|---|---|---|---|---|---|
| 產品編號 | #18-402 | #18-403 | #18-404 | #18-405 | #18-406 | #18-407 | #18-408 |
| 型號 | 378-831-13 | 378-832-12 | 378-830-7 | 378-833-7 | 378-834-7 | 378-835-7 | 378-836-7 |
| 光學性能參數 | |||||||
| 放大倍率 | 2X | 5X | 7.5X | 10X | 20X | 50X | 100X |
| 數值孔徑 (NA) | 0.06 | 0.14 | 0.21 | 0.28 | 0.42 | 0.55 | 0.70 |
| 焦距 (mm) | 100.00 | 40.00 | 26.67 | 20.00 | 10.00 | 4.00 | 2.00 |
| 工作距離 (mm) | 34 | 34 | 34 | 34 | 20 | 13 | 6 |
| 分辨能力 (μm) | 5 | 2 | 1.3 | 1 | 0.7 | 0.5 | 0.4 |
| 景深 (μm) | 91.00 | 14.00 | 6.20 | 3.50 | 1.60 | 0.90 | 0.60 |
| 視場 (mm) | 12 | 4.8 | 3.6 | 2.4 | 1.2 | 0.48 | 0.24 |
| 波長範圍 (nm) | 435 - 655 | 435 - 655 | 435 - 655 | 435 - 655 | 435 - 655 | 435 - 655 | 435 - 655 |
| 機械與安裝參數 | |||||||
| 齊焦長度 (mm) | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| 突出螺紋長度 (mm) | 61.00 | 61.00 | 61.00 | 61.00 | 75.00 | 82.00 | 89.00 |
| 最大直徑 (mm) | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| 重量 (g) | 340 | 350 | 350 | 350 | 400 | 440 | 460 |
| 通用配置（全系列通用） | |||||||
| 安裝螺紋 | M40 x 36 TPI | ||||||
| 兼容管透鏡 | Focal Length: 200mm | ||||||
| 最大傳感器格式 | 2/3" | ||||||
| 工作溫度 | +5 to +40°C | ||||||
| 生產商 | Mitutoyo 三豐 | ||||||
選型提示：該系列包含標準 Plan APO、延長工作距離的 Plan APO SL，以及更高解析成像的 PLAN APO HR 等版本。暗場操作需搭配 #18-653 或 #18-652 附件。不同型號的放大倍率、NA、工作距離和解析力不同，需結合系統配置與觀察需求確認。
核心優勢
亮暗場兼容 針對亮場與暗場照明方式優化，適合不同樣品對比度需求。
長工作距離 便於在檢測設備、載物台和樣品之間保留更充足的操作空間。
高 NA 高對比 高數值孔徑設計可提升解析能力，並保持良好的圖像對比度。
平場 APO 設計 補正可見光色像差，改善視場平坦度與邊緣成像品質。
功能亮點
表面檢測應用
適合在材料表面、精密零件、微結構等檢測場景中進行亮場或暗場觀察。
生命科學顯微
可用於進階生命科學顯微鏡系統，兼顧解析度、對比度和視場平坦度。
系統集成友好
M40 x 36TPI 安裝螺紋便於與對應明暗場顯微系統和附件進行集成。
適用領域
- 亮場顯微鏡觀察
- 暗場顯微鏡觀察
- 工業表面檢測
- 精密零件與微結構檢查
- 進階生命科學顯微鏡
- 高對比度成像與品質檢測
