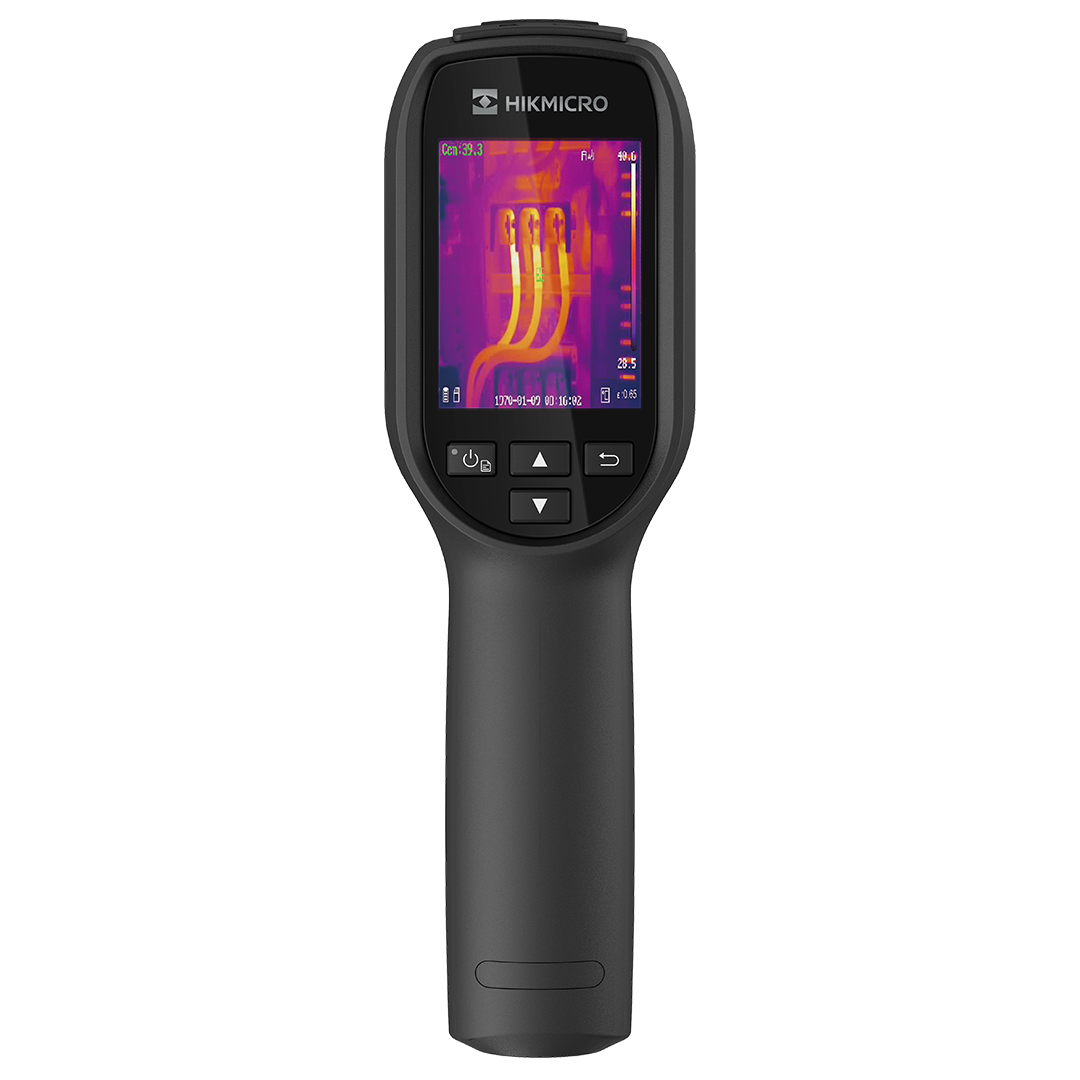

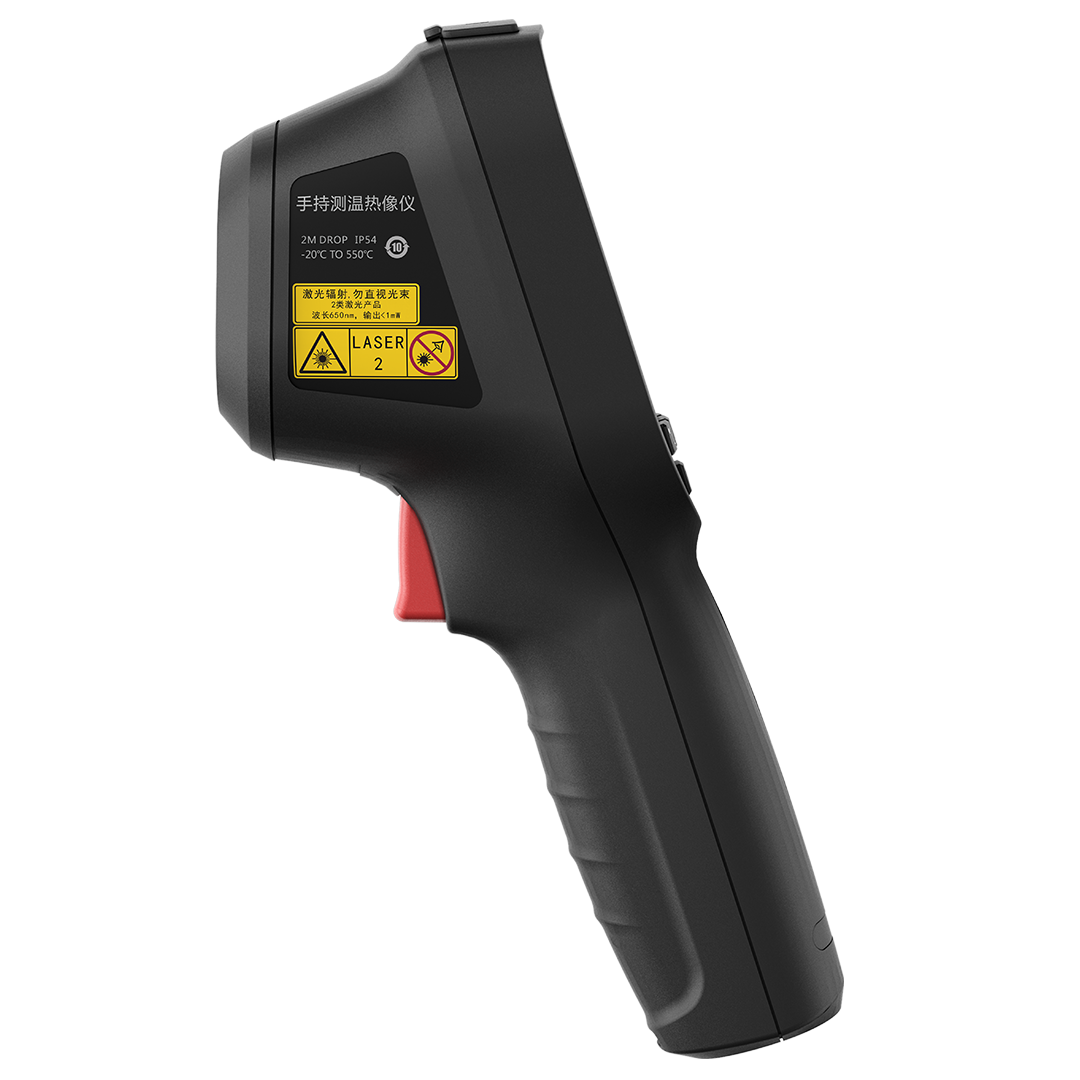

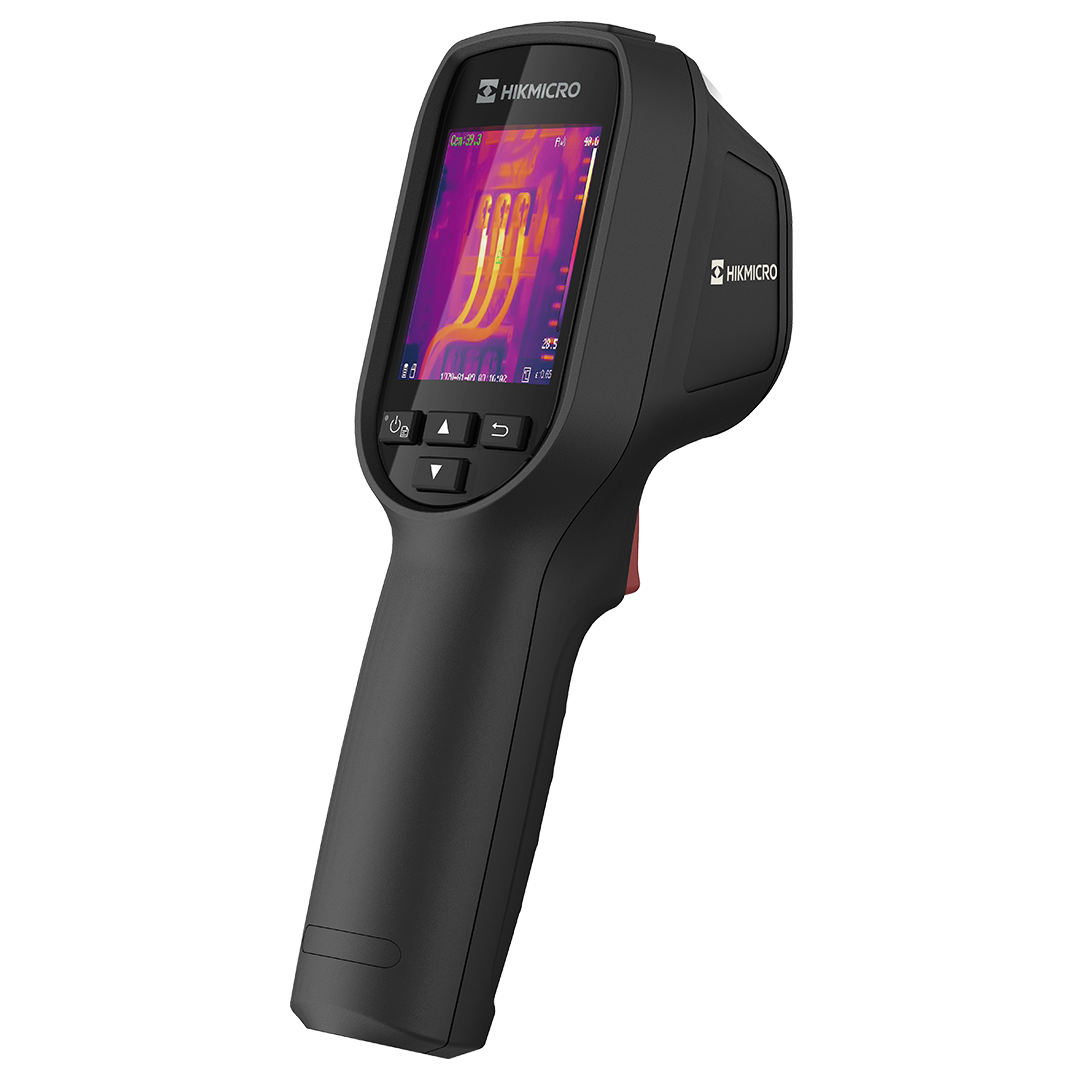

HM-TP3XY-ABCDEF(160) 手持测温热像仪
HIKMICRO 海康微影 · HM-TP3XY-ABCDEF(160)
HM-TP3XY-ABCDEF(160) 手持测温热像仪
工业测温 | 故障检测 | 专业热成像
面向现场巡检的核心能力
海康热成像经济型手持测温热像仪，小巧轻便，操作简单。通过可视化面测温快速判断热点位置，精准定位故障同步做好设备预测性维护。点温仪价格，即可拥有热像仪体验。缺陷可视化，测温视角广。
清晰呈现温度细节
160 × 120 红外探测器，配合 25Hz 帧频，帮助快速识别目标区域的温差分布。
NETD <50mk(@25°C,F#=1.0)覆盖多类巡检温度
测温范围 -20 ℃～550 ℃，适用于日常设备巡检、故障定位和预防性维护。
精度 ±2℃ 或 读数的±2%(取最大值)匹配现场观测距离
38.3°×50° 视场角结合 免调焦，兼顾目标覆盖与细节观察。
红外分辨率 160 × 120现场信息直观可见
2.4英寸 LCD屏（320×240），测温与图像信息集中显示，便于现场判断和记录。
测温工具 3个测温点 (中心点，最高温、最低温)适应工业工作环境
IP54 防护、2m 防摔，机身重量 <350g（含电池），兼顾耐用与便携。
机身尺寸 196mm *78mm *59mm记录、传输与分析
本机存储 8 GB Micro SD卡；Wi-Fi：详见规格；4G：不支持。
电池工作时间 >8H@25℃巡检温度，一次同步呈现
38.3°×50° 视场角配合 160 × 120 红外探测器，将温度分布与测温结果集中呈现，帮助巡检人员快速发现热点、冷点和异常区域。
看清温度分布，快速定位异常
160 × 120 红外探测器配合 38.3°×50° 视场角，在 -20 ℃～550 ℃ 范围内进行非接触测温。
把现场温度转化为可行动信息
标称测温精度为 ±2℃ 或 读数的±2%(取最大值)。通过测温规则、伪彩显示和异常报警，帮助巡检人员确认热点、冷点及重点区域。
为持续巡检和后续分析而设计
设备提供 8 GB Micro SD卡 存储，电池工作时间 >8H@25℃；同时具备 IP54 防护和 2m 防摔能力。
观看 HM-TP3XY-ABCDEF(160) 产品操作与巡检应用
通过视频进一步了解 HM-TP3XY-ABCDEF(160) 的产品外观、基本操作方式和典型现场巡检应用。
从日常巡检到专业热分析
适用于暖通测漏、配电柜检测、电气巡检、汽修等场景。
电气巡检
- 配电柜和母排温升检测
- 接线端子与断路器排查
- 日常设备预防性维护
暖通与建筑
- 地暖铺设和运行检查
- 管路渗漏与保温检测
- 空调制冷与制热排查
设备与汽修
- 电机、泵机和轴承检测
- 车辆电气与机械部件排查
- 现场温度记录与复核
热成像
- 传感器类型
- 非制冷氧化钒微幅射热计
- 探测器分辨率
- 160 × 120
- 响应波段
- 7.5~14μm
- NETD（噪声等效温差）
- <50mk(@25°C,F#=1.0)
- 最大图像尺寸
- 160 × 120
- 最小成像距离
- 0.15m
- 视场角
- 38.3°×50°
- 帧频
- 25Hz
- 像元尺寸
- 17um
- 距离系数比
- 60:1
- 最小测量距离
- 15cm
- F值
- F1.1
- 测温单位
- 摄氏度、华氏度、开尔文
- 测温范围
- -20 ℃～550 ℃
- 精度
- ±2℃ 或 读数的±2%(取最大值)
- 空间分辨率(IFOV)
- 5.48mrad
图像显示
- 显示器
- 2.4英寸 LCD屏（320×240）
- 图像模式
- 白热、黑热、铁红、彩虹
- 最大图像尺寸
- 160×120
- 帧频
- 25Hz
- 图像格式
- 带有测温信息的JPEG图像，支持客户端离线分析
系统功能
- 激光指示
- 激光指示温度测量区域，通过扳机键激活
- 测温规则
- 3个测温点 (中心点，最高温、最低温)
- 存储
- 8 GB Micro SD卡
- 调焦方式
- 免调焦
- 电源接口
- Micro USB 直充
- 电池类型
- 可充电锂离子电池
- 充电时间
- <3H@25℃
- 电池工作时间
- >8H@25℃
- 电源管理
- 可调节；关闭，5分钟、10分钟、20分钟
系统参数
- 装箱清单
- 适配器x1、USB线x1、腕带挂绳x1、Micro SD卡x1、说明文档x1
- 工作温度和湿度
- -10℃~50℃， ≤95%
- 存储温度和湿度
- -40℃~70℃
- 防护等级
- IP54
- 防摔等级
- 2m
- 重量
- ＜350g（含电池）
- 尺寸
- 196mm *78mm *59mm
- 配件
- 5V电源适配器、USB线、腕带挂绳、8GB Micro SD卡、说明文档
HM-TP3XY-ABCDEF(160) 订货信息
标准配置：适配器x1、USB线x1、腕带挂绳x1、Micro SD卡x1、说明文档x1
